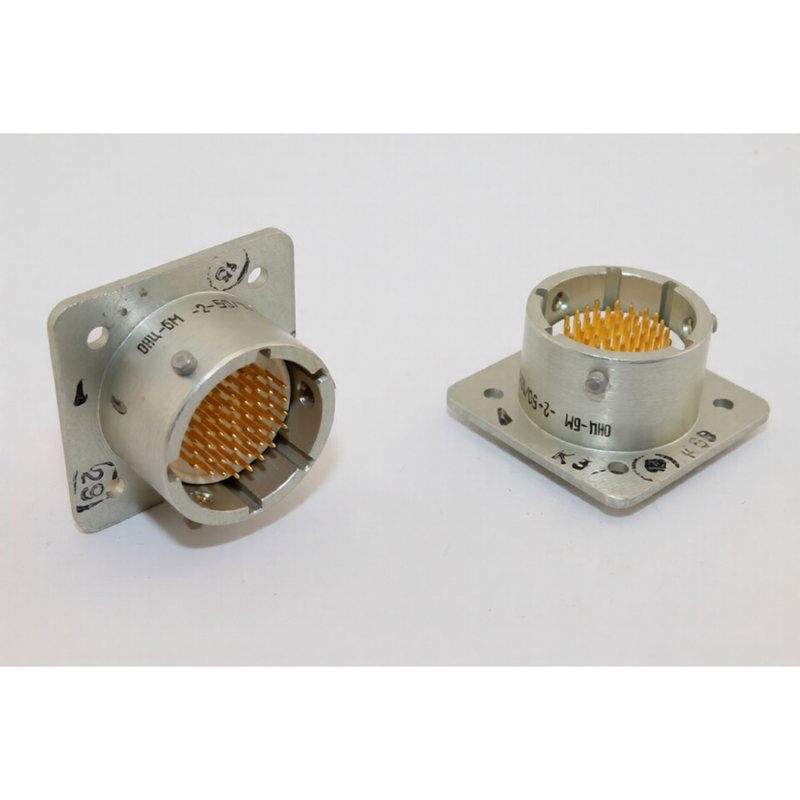

ОНЦ-БМ-2-50/18-В1-1-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель вилочного типа, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Он имеет 50 контактов диаметром 0,6 мм с серебряным покрытием (В1), сопротивление которых не превышает 0,005 Ом. Максимальная токовая нагрузка — 3 А на контакт и до 50 А суммарно на соединитель, рабочее напряжение до 250 В. Исполнение всеклиматическое (БМ), конструкция — приборная вилка без кожуха (1-В), размер корпуса 18, многопозиционная поляризация.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C, относительная влажность до 98% при +35 °C. Сопротивление изоляции не менее 1000 МОм, ёмкость между контактами — до 5 пФ, срок сохраняемости — 15 лет, наработка — минимум 15000 часов, количество соединений-расчленений — 250.

Применение

Такие соединители используются в узлах и блоках радиоэлектроники, измерительной техники и других устройств, где требуется надёжное соединение в жёстких климатических условиях. Сочленение байонетное, что обеспечивает быструю и прочную фиксацию.
