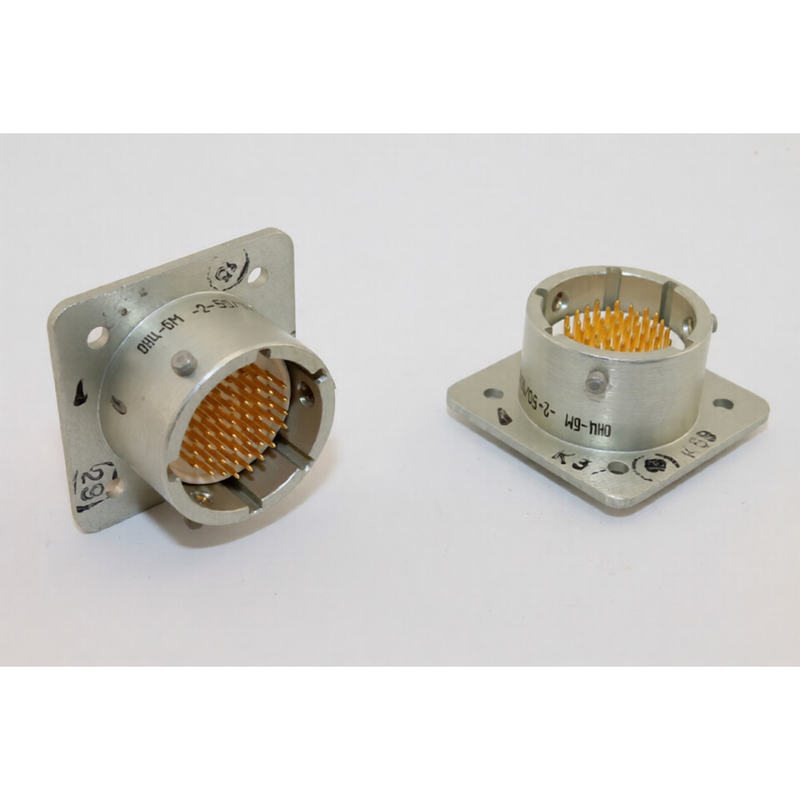

ОНЦ-БМ-2-50/18-В1-1-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Он имеет 50 контактов с диаметром 0,6 мм и покрытием серебром (тип 1), сопротивление контактов не превышает 0,005 Ом. Максимальная токовая нагрузка — 3 А на одиночный контакт и до 50 А суммарно на соединитель, рабочее напряжение достигает 250 В. Исполнение всеклиматическое, многопозиционная поляризация (1), конструкция — приборная вилка без кожуха (В1-1-В).

Условия эксплуатации

Рабочая температура от -60 до +85 °C, относительная влажность до 98% при +35 °C, сопротивление изоляции не менее 1000 МОм. Минимальная наработка — 15000 часов, количество сочленений-расчленений — 250, срок хранения — 15 лет.

Применение

Соединитель используется в узлах и блоках радиоэлектроники для внутреннего монтажа, с байонетным соединением и высокой герметичностью (утечка воздуха не более 0,01 л/ч).
