ОНЦ-БМ-2-50/18-В1-1-В — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсного тока.

Основные характеристики

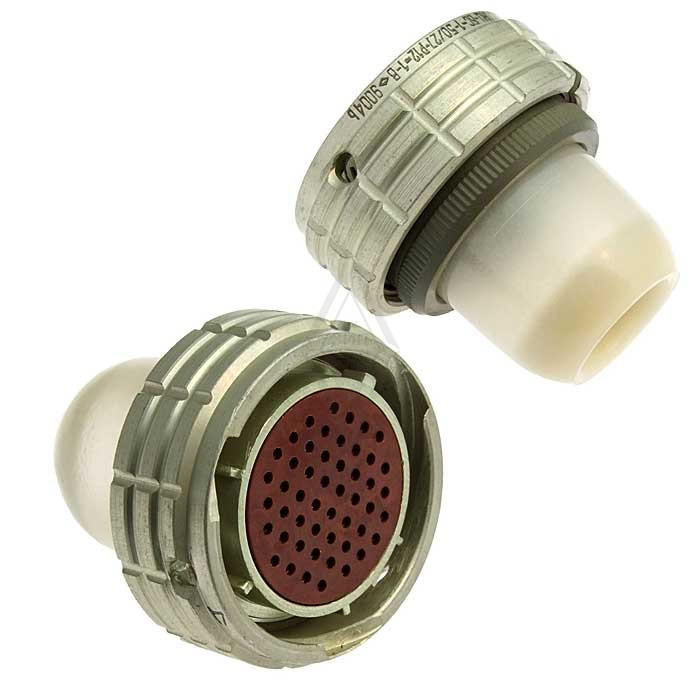

Он состоит из герметичной приборной вилки без кожуха и негерметичной кабельной розетки. Общее количество контактов — 50, с максимальной токовой нагрузкой до 18 А на соединитель и 3 А на одиночный контакт, рабочее напряжение — до 150 В (амплитудное).

Сопротивление контактов не превышает 10 мОм, сопротивление изоляции — не менее 1000 МΩ в нормальных условиях.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C, при влажности до 98% (при +35 °C). Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 200 м/с²), обеспечивает до 250 сочленений-расчленений и наработку не менее 15 000 часов.

Скорость утечки воздуха для герметичных вилок — не более 0,01 л/ч при перепаде давления 1 кгс/см². ​

Конструкция и применение

Модель имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов для защиты от неправильного соединения, байонетный механизм соединения. Используется во внутренних узлах и блоках радиоэлектронной аппаратуры общего и специального назначения в всеклиматическом исполнении.
