Соединитель ОНЦ-БМ-2-50/18-В1-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока (с частотой до 3 МГц), а также в импульсных токах. Данный соединитель находит применение в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъемный.
• Климатическое исполнение : всеклиматическое.
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Максимальная токовая нагрузка : 18 А на соединитель, 3 А на одиночный контакт.
• Максимальное рабочее напряжение : 150 В (амплитудное значение) .

Конструкция

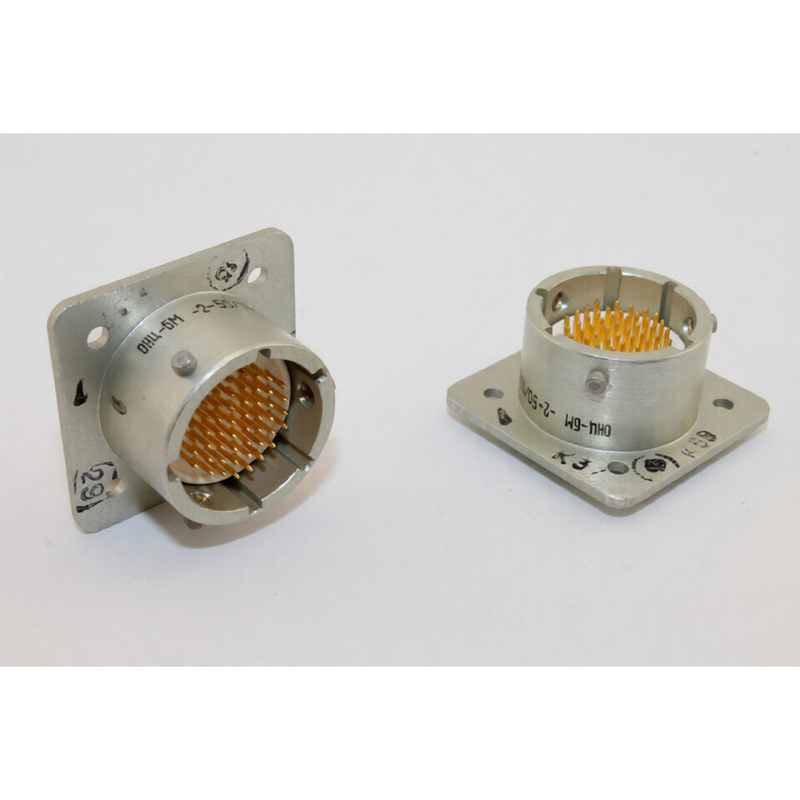

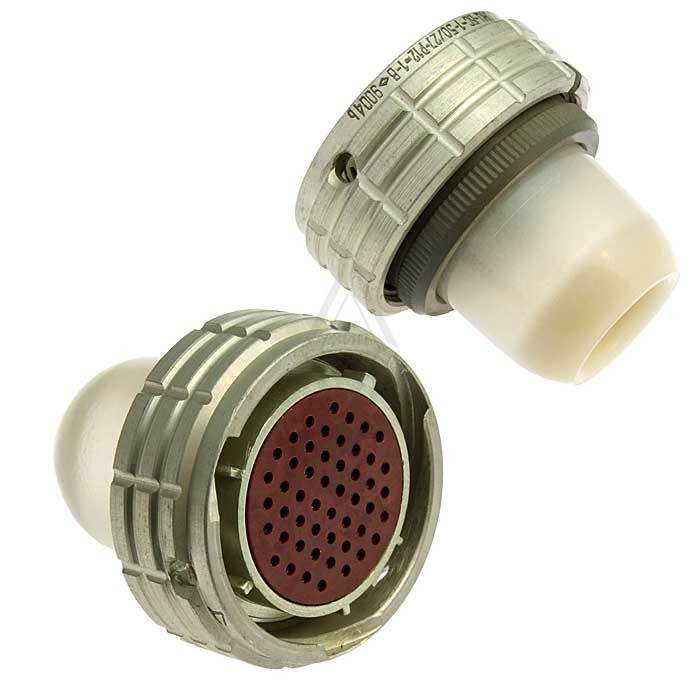

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а розетки — с прямым пластмассовым кожухом. Также присутствует многошпоночная поляризация корпуса и многопозиционная установка изоляторов, что защищает от несанкционированного соединения.

Применение

ОНЦ-БМ-2-50/18-В1-2-В применяется в различных электро-, радио- и контрольно-измерительных приборах. Его конструкция и характеристики делают его идеальным для использования в условиях, требующих надежности и устойчивости к воздействию различных климатических факторов.
