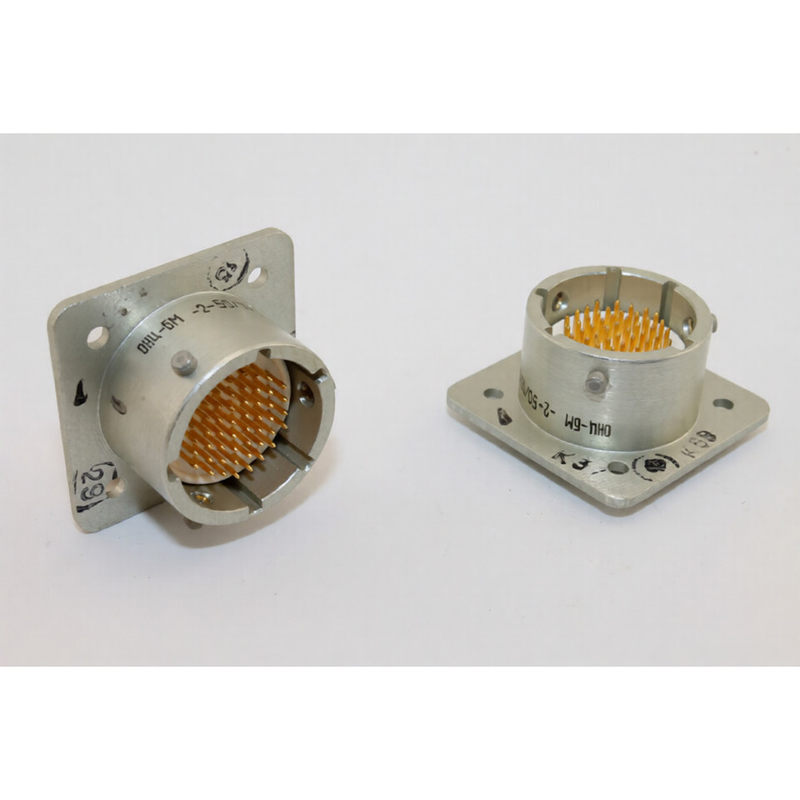

Соединитель ОНЦ-БМ-2-50/18-В1-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может использоваться как для постоянного, так и для переменного тока (частотой до 3 МГц), а также в импульсных токах. Эти соединители находят применение в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Технические характеристики

Основные параметры:

• Максимальная токовая нагрузка: до 18 А на соединитель, 3 А на одиночный контакт.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Рабочая температура: от -60 до +85 °C.
• Минимальная наработка: 15,000 часов .

Конструкция:

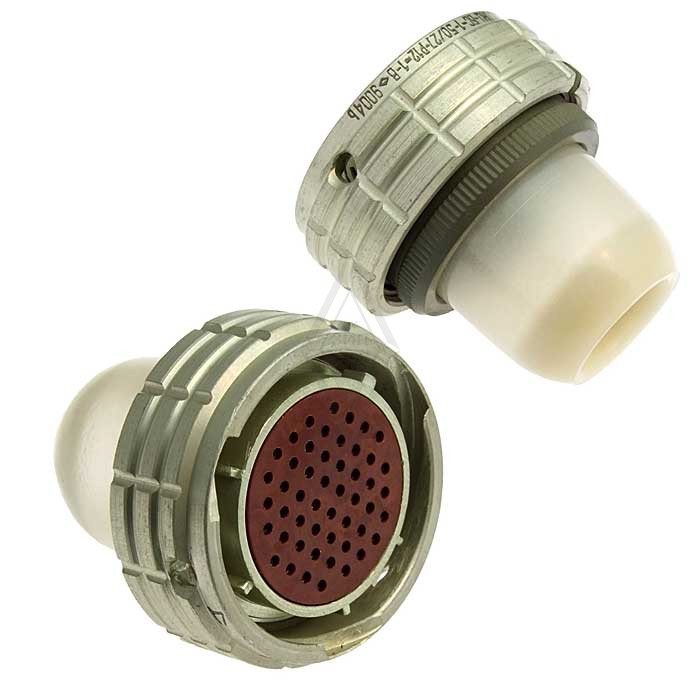

• Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки.
• вилки изготавливаются, а розетки имеют прямой пластмассовый кожух.
• Обеспечивает многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что защищает от несанкционированного соединения .

Климатическое исполнение: всеклиматическое, что позволяет использовать его в различных условиях эксплуатации.

Структура условного обозначения

Условное обозначение ОНЦ-БМ-2-50/18-В1-3-В расшифровывается следующим образом:

• ОНЦ-БМ: тип соединителя;
• 2: покрытие контактов (1 - серебро, 2 - золото);
• 50: количество контактов;
• 18: условный диаметр корпуса;
• В: часть соединителя (В вилка, Р розетка );
• 1: конструктивное исполнение (1 – вилка, 12 – розетка с прямым кожухом);
• 3: многопозиционная поляризация;
• В: всеклиматическое исполнение .

Эти характеристики делают соединитель ОНЦ-БМ-2-50/18-В1-3-В надежным выбором для использования в сложных электронных системах.
