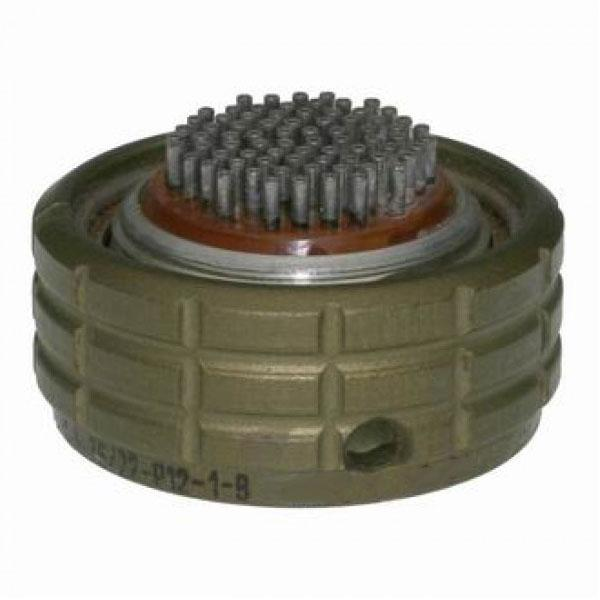

ОНЦ-БМ-1-76-22-Р12-2-В 5 — это низкочастотный цилиндрический соединитель, который используется в различных электрических и электронных системах. Он обладает несколькими ключевыми характеристиками:

Основные характеристики

• Тип соединителя : ОНЦ-БМ, что указывает на его конструкцию как низкочастотного цилиндрического соединителя.
• Покрытие контактов : Серебро (обозначение "1" в маркировке) .
• Количество контактов : 50, что позволяет подключать множество проводников одновременно .
• Условный диаметр корпуса : 18 (обозначение "18") .
• Тип розетки : Кабельная розетка с прямым кожухом (обозначение "12") .
• Поляризация корпусов : 7-позиционная, что обеспечивает правильное соединение и предотвращает ошибочные подключения .
• Климатическое исполнение : Всеклиматическое (обозначение "В") .

Электрические параметры

• Максимальная токовая нагрузка :
  • На одиночный контакт: до 3 А.
  • Суммарная на соединитель: от 18 А до 71 А.
• Максимальное рабочее напряжение : 250 В (амплитудное) .
• Сопротивление контактов : не более 5 мОм, что обеспечивает надежную передачу сигнала .
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях .

Механические и эксплуатационные характеристики

• Количество сочленений/расчленений : до 250 раз, что указывает на долговечность и надежность соединителя .
• Минимальная наработка соединителей : 15,000 часов, что говорит о высокой надежности в эксплуатации .
• Срок сохраняемости : 15 лет, что делает его подходящим для долгосрочного использования .

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Способ монтажа — объемный с пайкой, что обеспечивает надежное соединение в различных условиях эксплуатации. Этот соединитель широко применяется в различных областях, включая военную технику и другие ответственные системы, требующие высокой надежности и устойчивости к внешним воздействиям.
