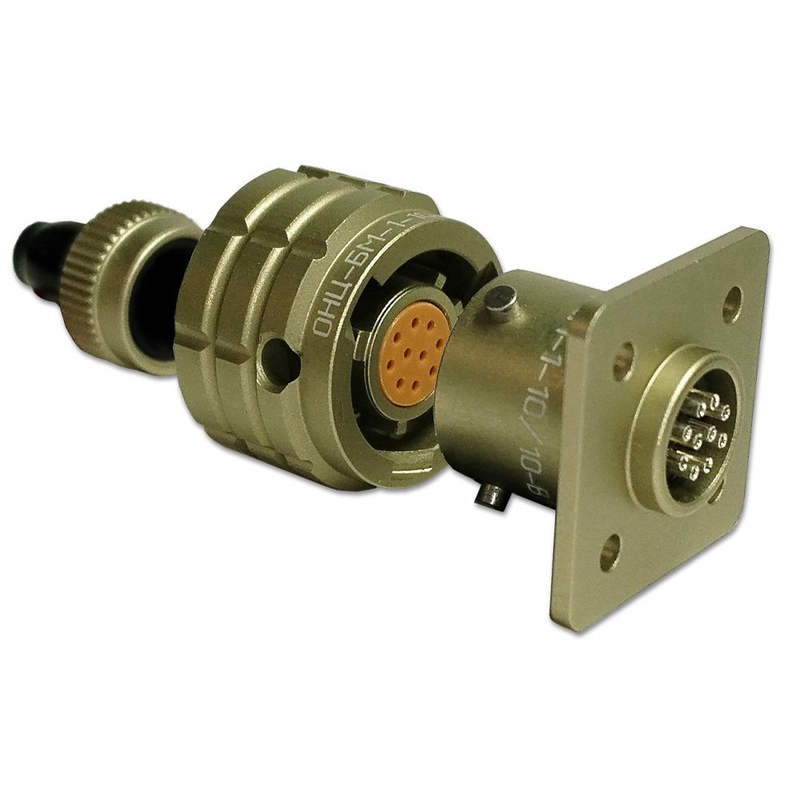

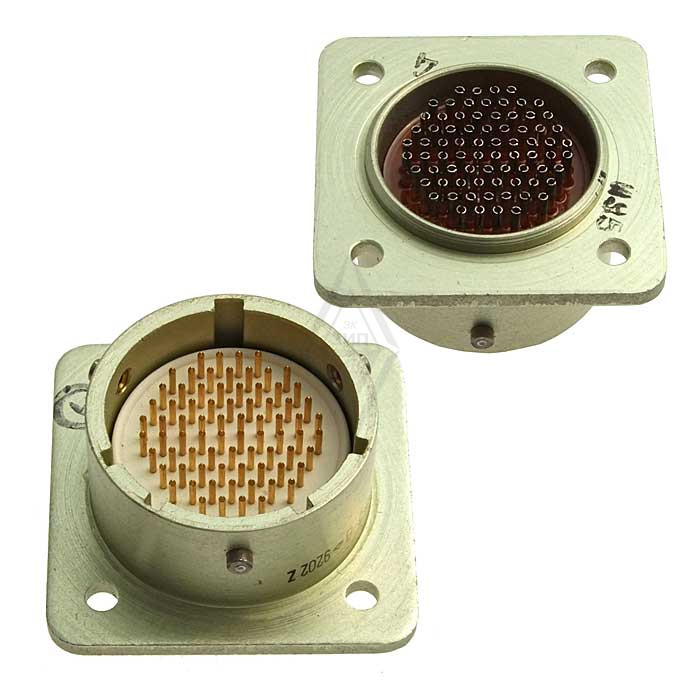

Соединитель ОНЦ-БМ-1-76/22-Р12-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может работать как с постоянным, так и с переменным током (частотой до 3 МГц), а также с импульсными токами. Эти соединители широко применяются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Конструкция и характеристики

Структура соединителя :

• Приборная вилка : герметичная, изготавливается.

• Кабельная розетка : негерметичная, с прямым пластмассовым кожухом.

Основные параметры :

• Количество контактов : 76.

• Условный диаметр корпуса : 22 мм.

• Покрытие контактов : серебро (в отличие от других моделей, где используется золото).

• Поляризация : многошпоночная поляризация корпуса и многопозиционная установка изоляторов, что защищает от несанкционированного соединения.

Технические характеристики :

• Максимальная токовая нагрузка на одиночный контакт: 3 А.

• Максимальная токовая нагрузка на соединитель: 18 А.

• Максимальное рабочее напряжение: 150 В.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Рабочая температура окружающей среды: от -60 до +85 °C.

• Гарантийный срок хранения: 15 лет со дня изготовления.

Применение

Соединители ОНЦ-БМ-1 используются в различных узлах и блоках радиоэлектронной апп
