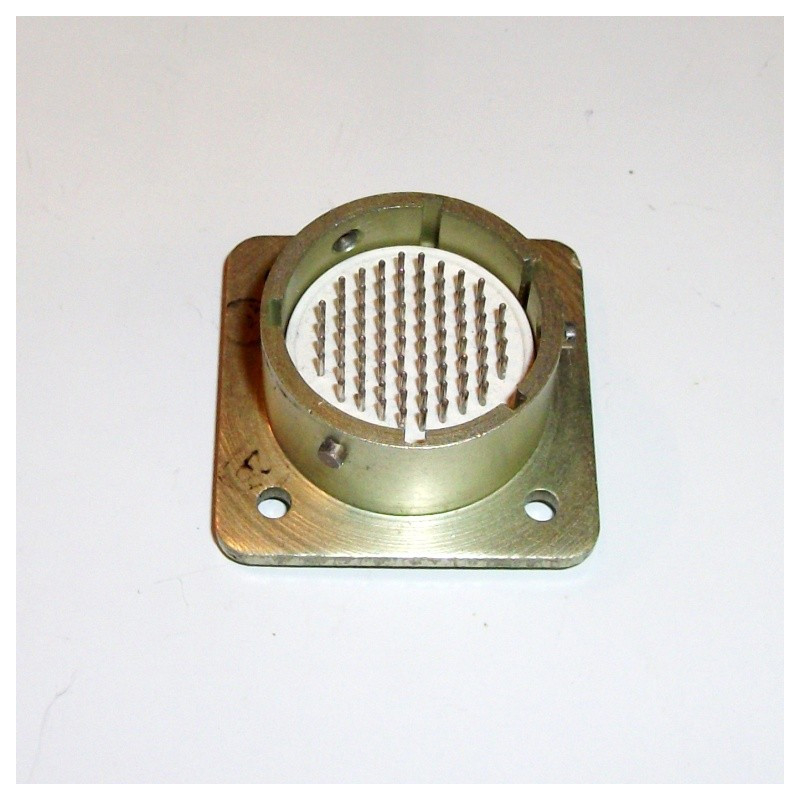

Соединитель ОНЦ-БМ-1-76-22-В1-2-В является частью семейства низкочастотных цилиндрических соединителей ОНЦ-БМ. Он предназначен для использования в различных электрических и электронных устройствах, обеспечивая надежное соединение.

Технические характеристики

• Количество контактов : 76
• Максимальная токовая нагрузка :
  • На одиночный контакт: 3 А
  • Суммарная на соединитель: от 18 А до 71 А
• Максимальное рабочее напряжение : 250 В (амплитудное)
• Сопротивление контактов : не более 5 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Количество сочленений-расчленений : до 250
• Минимальная наработка : 15,000 часов
• Срок сохраняемости : 15 лет

Конструкция

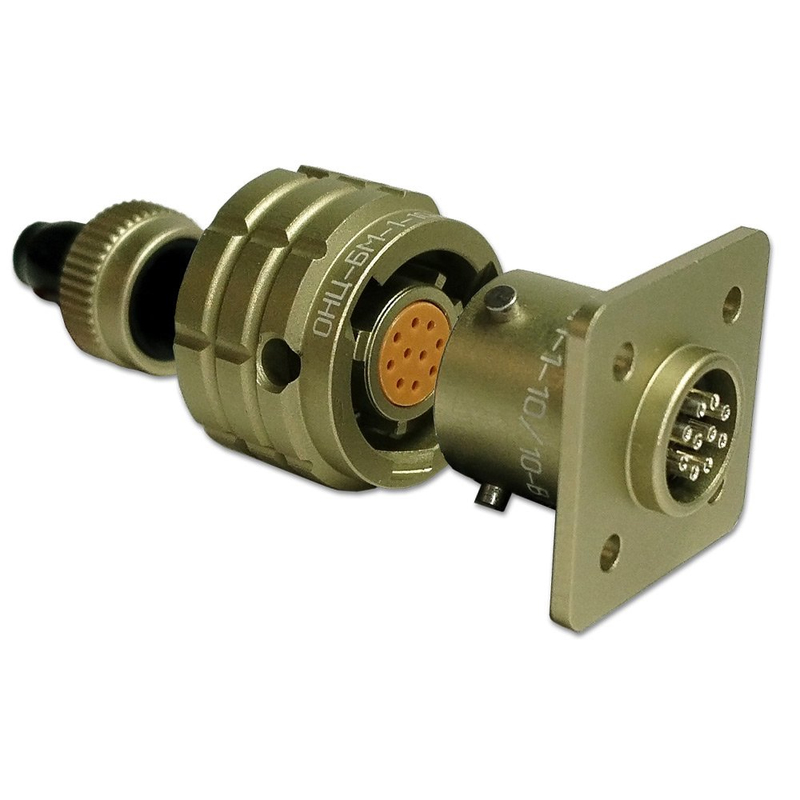

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Сочленение осуществляется по байонетному принципу, а способ монтажа — объемный с пайкой.

Условия эксплуатации

Соединители ОНЦ-БМ устойчивы к воздействию различных климатических факторов. Они могут работать в диапазоне температур от -60 °C до +105 °C и выдерживают механические нагрузки, такие как вибрация и удары.Эти характеристики делают ОНЦ-БМ-1-76/22-В1-2-В идеальным выбором для применения в сложных условиях, где требуется высокая надежность и долговечность соединений.
