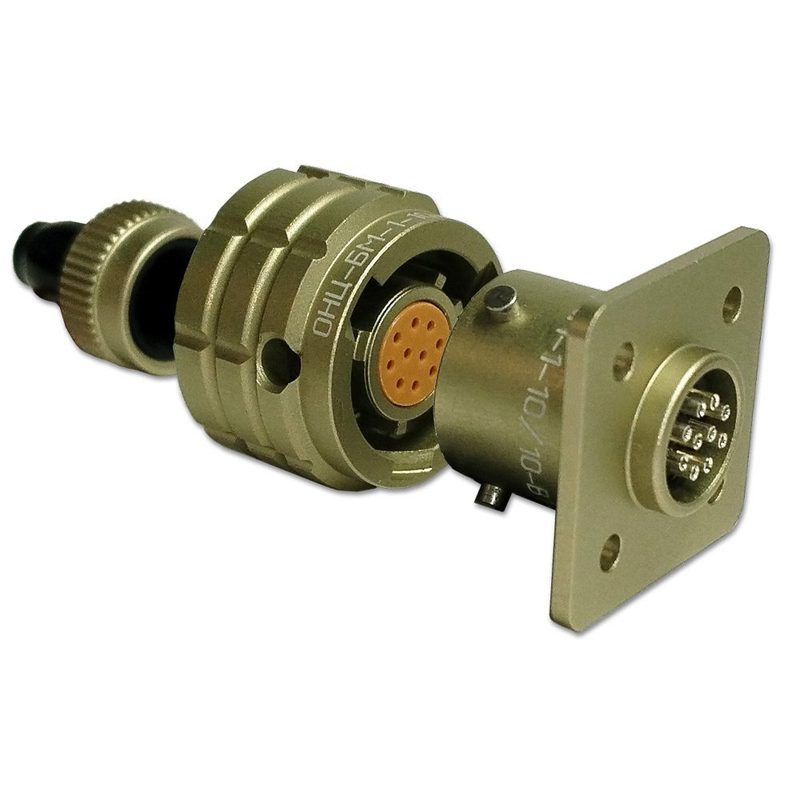

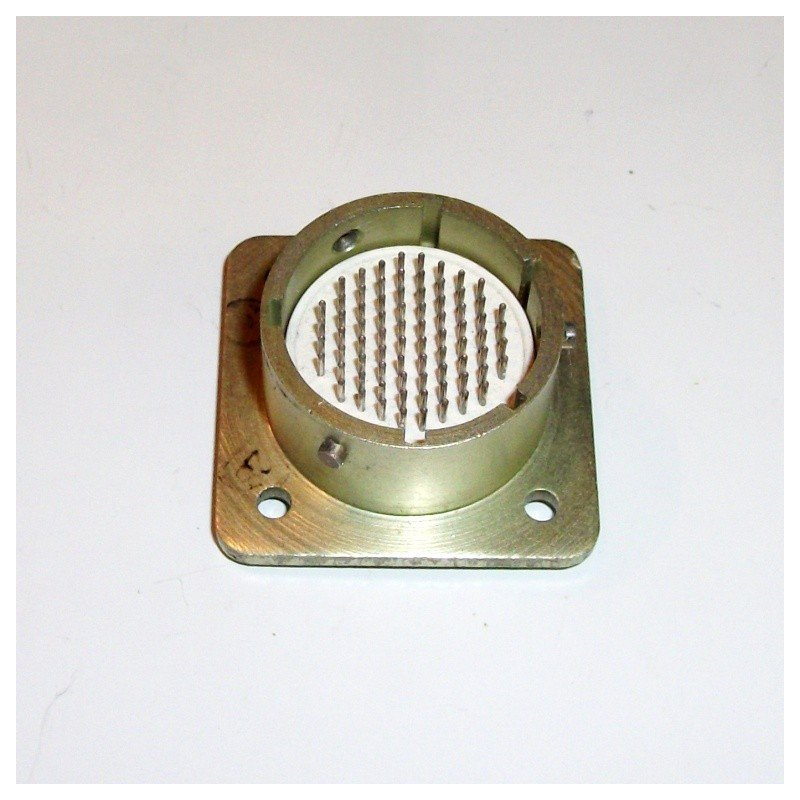

Соединители ОНЦ-БМ-1-76/22-В1-3-В представляют собой микроминиатюрные цилиндрические низкочастотные байонетные разъемы, предназначенные для внутреннего монтажа. Они используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики:

• Тип соединителя : Микроминиатюрный цилиндрический низкочастотный байонетный.

• Количество контактов : 76.

• Условный диаметр корпуса : 22.

• Часть соединителя : В – вилка (приборная).

• Конструктивное исполнение : 1 – приборная вилка.

• Поляризация : Многопозиционная поляризация (3).

• Климатическое исполнение : Всеклиматическое (В).

Применение:

Эти соединители работают с электрическими цепями постоянного, переменного тока (до 3 МГц) и импульсного тока. Они обеспечивают надежное сочленение благодаря байонетному типу сочленения.

Технические параметры:

Сопротивление контактов не превышает 10 мОм, а максимальная токовая нагрузка на одиночный контакт составляет до 3 А. Соединитель может выдерживать общую нагрузку до нескольких десятков ампер в зависимости от модели.

Покрытие контактов:

Контакты покрыты серебром для улучшения проводимости и защиты от коррозии.
