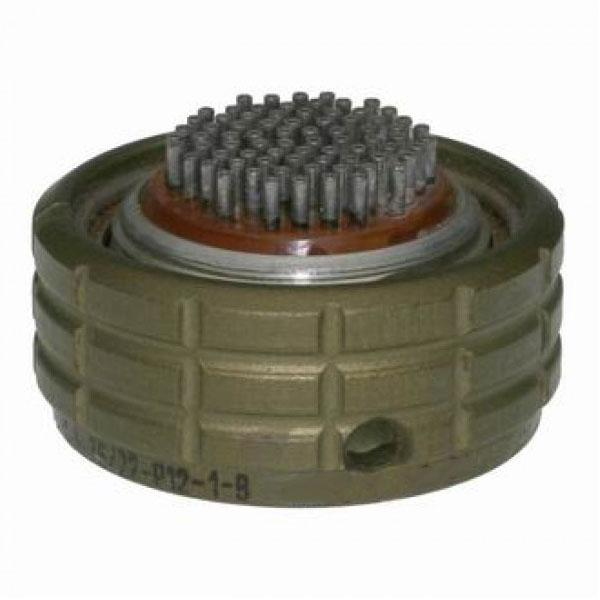

Соединитель ОНЦ-БМ-1-76/22-Р12-2-В "ОСМ" представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может использоваться как в цепях постоянного, так и переменного тока (частотой до 3 МГц), а также в импульсных токах. Этот тип соединителя широко применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
• Климатическое исполнение : всеклиматическое.
• Количество контактов : 76.
• Условный диаметр корпуса : 22 мм.
• Часть соединителя : вилка (герметичная) и розетка (негерметичная) с прямым пластмассовым кожухом.
• Максимальная токовая нагрузка : от 18 А до 71 А, в зависимости от конфигурации .
• Максимальное рабочее напряжение : 150 В (амплитудное значение) или 250 В (в зависимости от исполнения) .

Конструктивные особенности

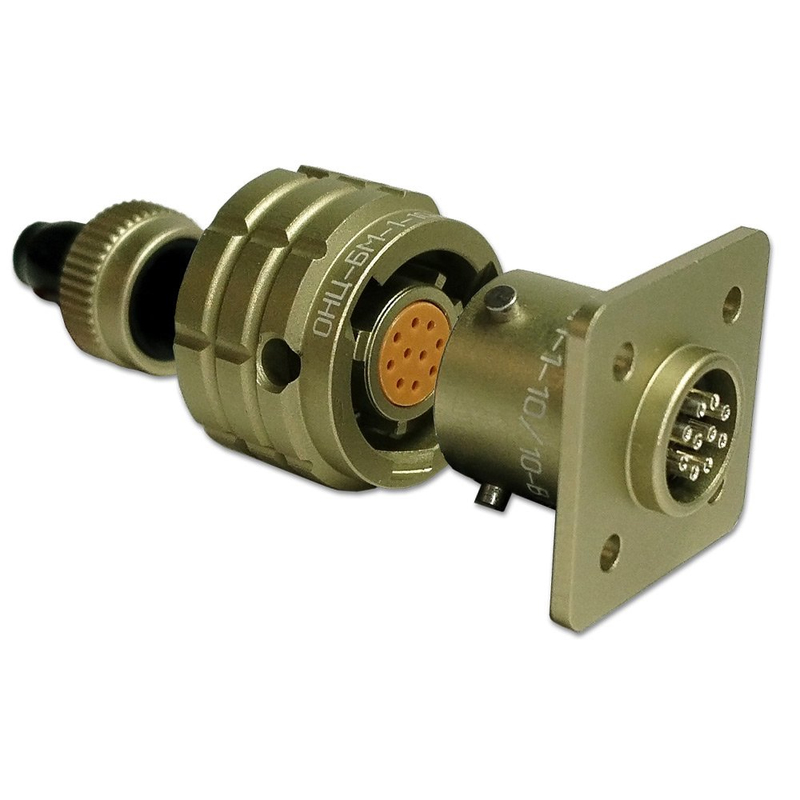

Соединитель состоит из:

• Приборной вилки : герметичной,.
• Кабельной розетки : негерметичной, с прямым кожухом .

Поляризация и монтаж

• Поляризация корпуса : многошпоночная поляризация для предотвращения несанкционированного соединения.
• Способ монтажа : объемный, с использованием пайки .

Надежность и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка в различных режимах эксплуатации достигает 15,000 часов, что делает их надежными для длительного использования. Данные соединители являются важным компонентом в системах связи и управления, обеспечивая надежное электрическое соединение в условиях различных климатических факторов.
