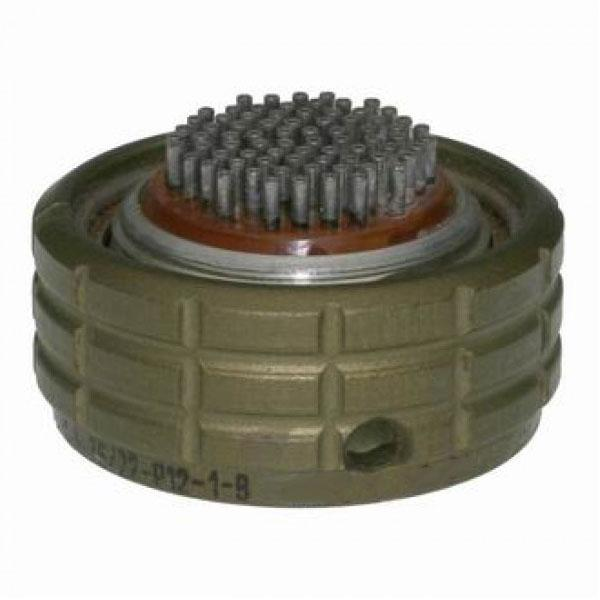

ОНЦ-БМ-1-76/22-Р12-3-В — это низкочастотный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : ОНЦ-БМ (низкочастотный цилиндрический).
• Количество контактов : 76.
• Условный диаметр корпуса : 22 мм.
• Тип исполнения : розетка (обозначение "Р").
• Конструктивное исполнение : Кабельная розетка с прямым кожухом (обозначение "12").
• Поляризация : Многопозиционная (обозначение "3").
• Рабочее напряжение : максимальное значение 250 В.
• Максимальная токовая нагрузка на одиночный контакт : 3 А.
• Суммарная токовая нагрузка на соединитель : от 61 А.
• Сопротивление контактов : не более 5 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений - расчленений : до 250 раз.
• Минимальная наработка соединителей : 15 000 часов.
• Срок сохраняемости : до 15 лет.

Конструкция

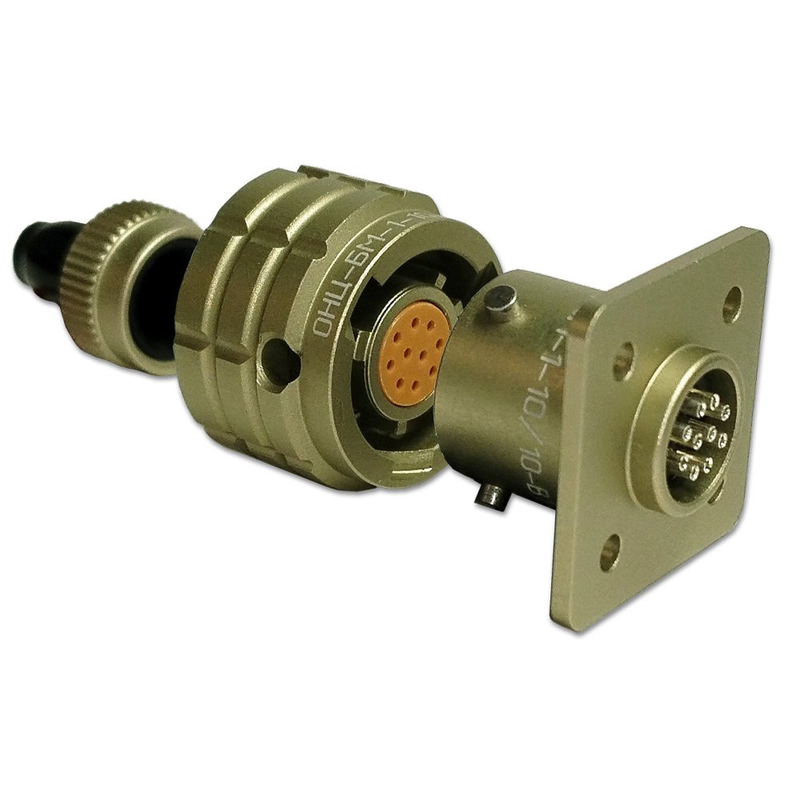

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного соединения. Сочленение осуществляется с помощью байонетного механизма, что обеспечивает надежность соединения.

Применение

Соединители ОНЦ-БМ широко применяются в различных областях, включая промышленные и военные приложения, где требуется высокая надежность и устойчивость к воздействию различных факторов окружающей среды.
