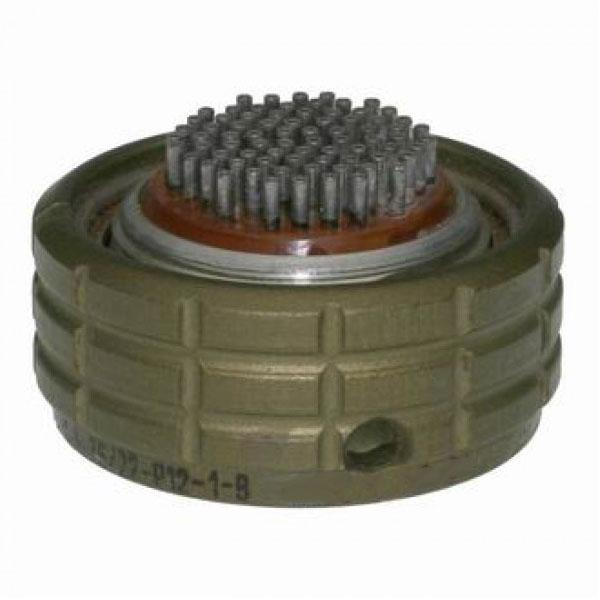

ОНЦ-БМ-2-76/22-Р12-1-В — это низкочастотный цилиндрический многоконтактный соединитель семейства ОНЦ‑БМ, рассчитанный на 76 контактов и всеклиматическое исполнение для работы в тяжелых условиях эксплуатации.

Назначение и область применения

Соединитель используется для коммутации цепей постоянного и переменного тока малой и средней мощности в электро-, радио- и контрольно‑измерительной аппаратуре. Он рассчитан на работу в условиях вибраций, ударных нагрузок, пониженного давления и повышенной влажности, поэтому подходит для аппаратуры общего и специального назначения. +4

Расшифровка обозначения

• ОНЦ‑БМ — тип низкочастотного цилиндрического байонетного соединителя.

• «2» — вариант покрытия контактов: золото (в отличие от серии «1» с серебром).

• «76» — количество контактов в разъеме.

• «22» — условный диаметр корпуса 22 мм.

• «Р» — часть соединителя, розетка (кабельная).

• «12» — конструктивное исполнение: кабельная розетка с прямым прямым кожухом.

• «1» — многопозиционная поляризация, защита от ошибочного сочленения.

• «В» — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условий.

Краткая табличка по обозначению

Конструктивные особенности

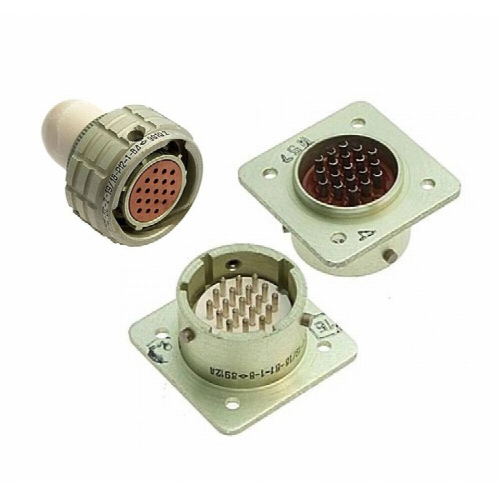

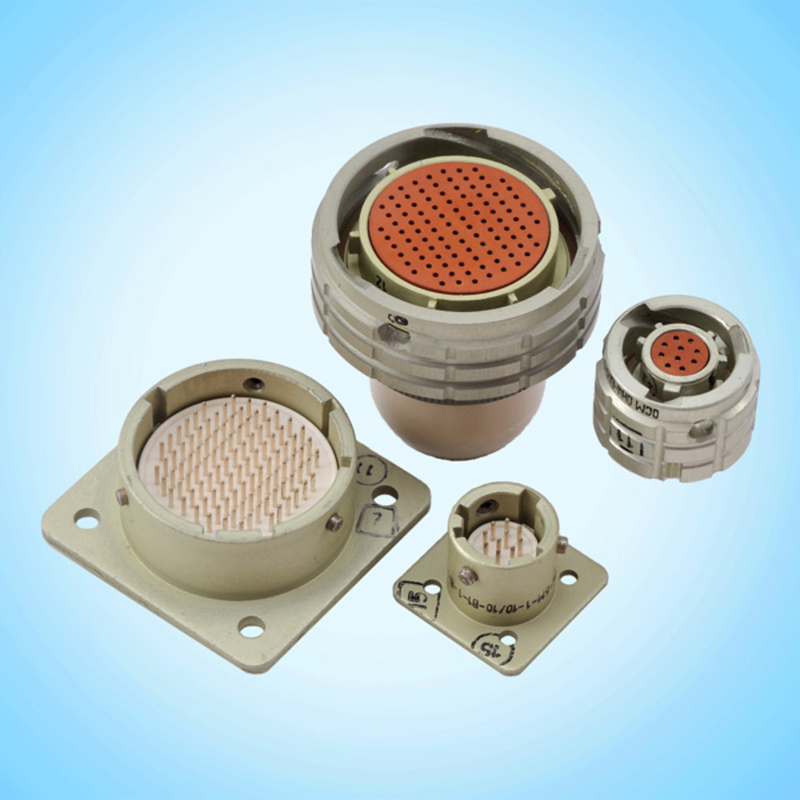

Соединители ОНЦ‑БМ состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что исключает неправильное соединение. Сочленение — байонетное, обеспечивающее быстрое и надежное фиксированное соединение с устойчивостью к вибрациям.

Контакты в исполнении «2» имеют золотое покрытие, что обеспечивает повышенную коррозионную стойкость и стабильный переходный контакт при малых токах. Диаметр контактов порядка 0,6 мм, что характерно для 76‑контактных исполнений данного типоразмера. +3

Электрические и климатические параметры (по серии ОНЦ‑БМ-1/2)

Для близкого варианта ОНЦ‑БМ‑1‑76/22‑Р12‑1‑В указываются следующие типовые параметры, которые применимы и к серии «2» как к разновидности с другим покрытием контактов: +3

• Максимальное рабочее напряжение: до 150–250 В (амплитудное значение, в зависимости от исполнения). +3

• Токовая нагрузка: до 3 А на одиночный контакт, суммарно десятки ампер на соединитель.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.

• Диапазон температур окружающей среды: примерно от −60 °C до +85…+105 °C.

• Повышенная влажность: до 98% при +35 °C.

По механике: выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 200 м/с² и одиночные удары до 10000 м/с². Наработка не менее 15000 часов и до 250 циклов сочленения‑расчленения, срок сохраняемости порядка 15 лет при соблюдении условий хранения.
