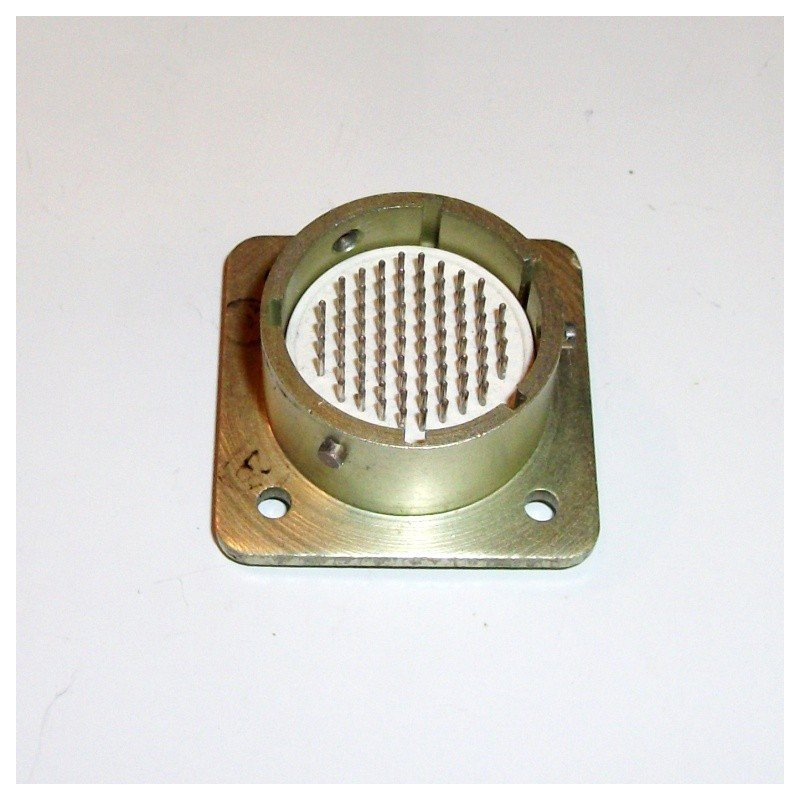

Соединитель ОНЦ-БМ-2-76/22-В1-3-В относится к серии микроминиатюрных цилиндрических низкочастотных байонетных соединителей, предназначенных для внутреннего монтажа в радиоэлектронной аппаратуре. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : Микроминиатюрный цилиндрический низкочастотный байонетный.

• Количество контактов : 76.

• Условный диаметр корпуса : 22.

• Часть соединителя : вилка (В).

• Конструктивное исполнение : Приборная вилка.

• Поляризация : Многопозиционная.

• Климатическое исполнение : Всеклиматическое.

Технические параметры

• Максимальная токовая нагрузка на одиночный контакт : 3 А.

• Максимальная токовая нагрузка на соединитель : 18 А.

• Максимальное рабочее напряжение : 150 В.

• Сопротивление контактов : Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Вид сочленения : Байонетный.

• Способ монтажа : Объемный, пайкой.

• Минимальная наработка : 15 000 часов.

Применение

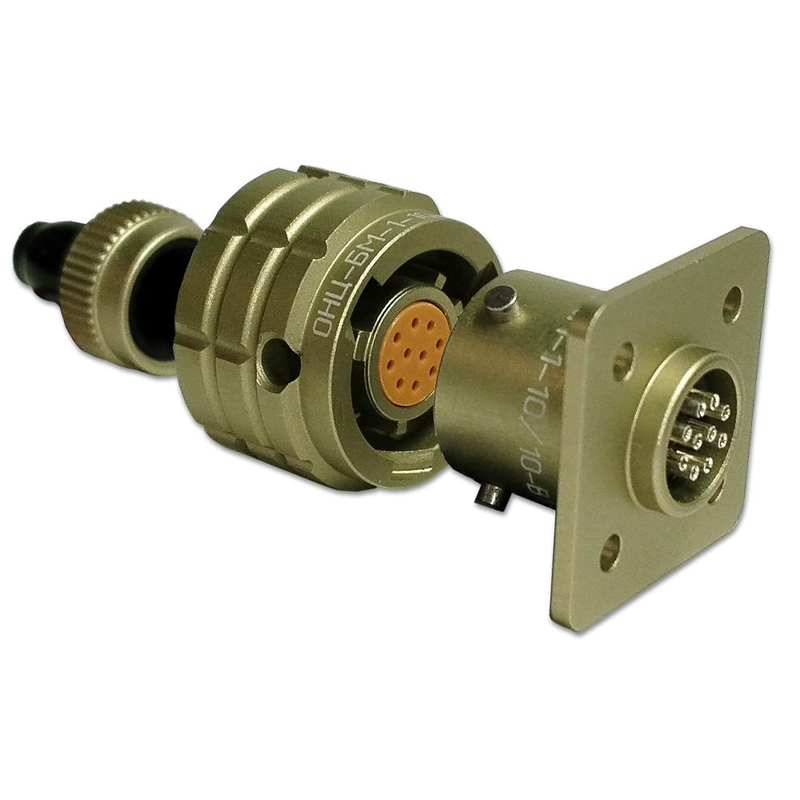

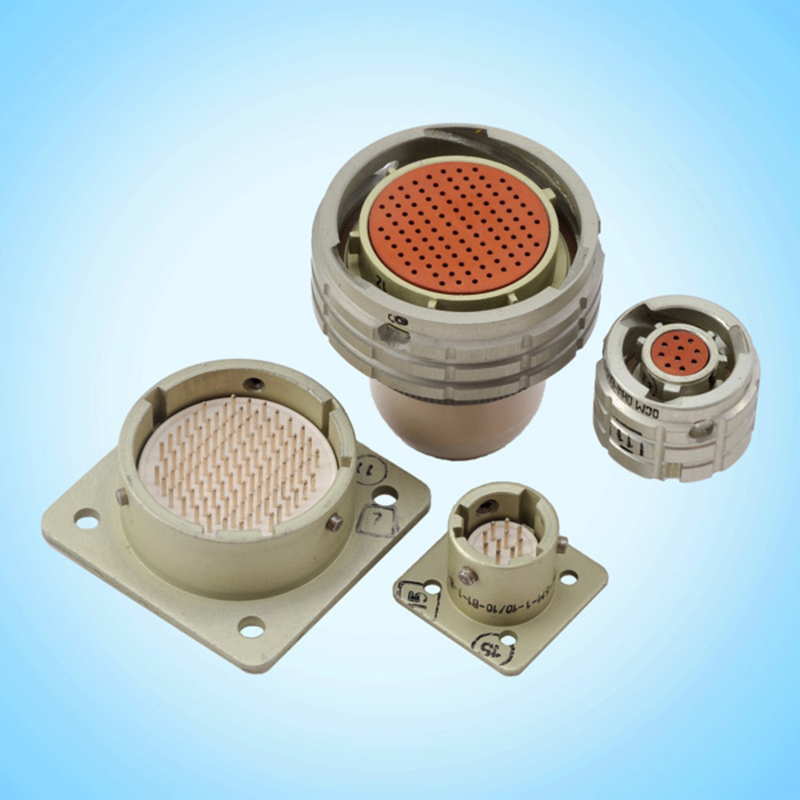

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения для работы с постоянным, переменным (до 3 МГц) и импульсным токами. Они состоят из герметичной приборной вилки и негерметичной кабельной розетки.
