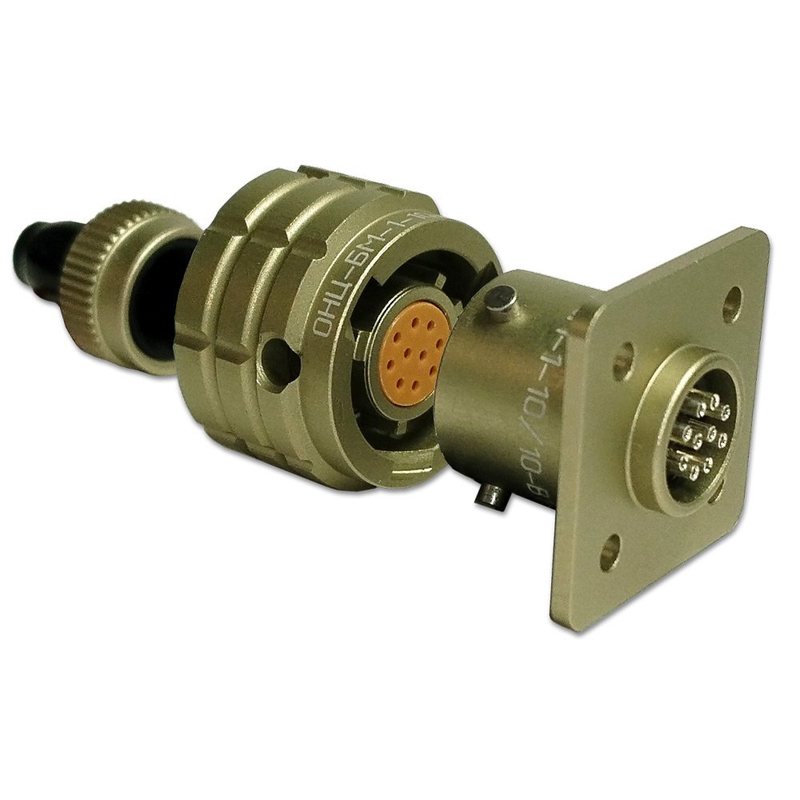

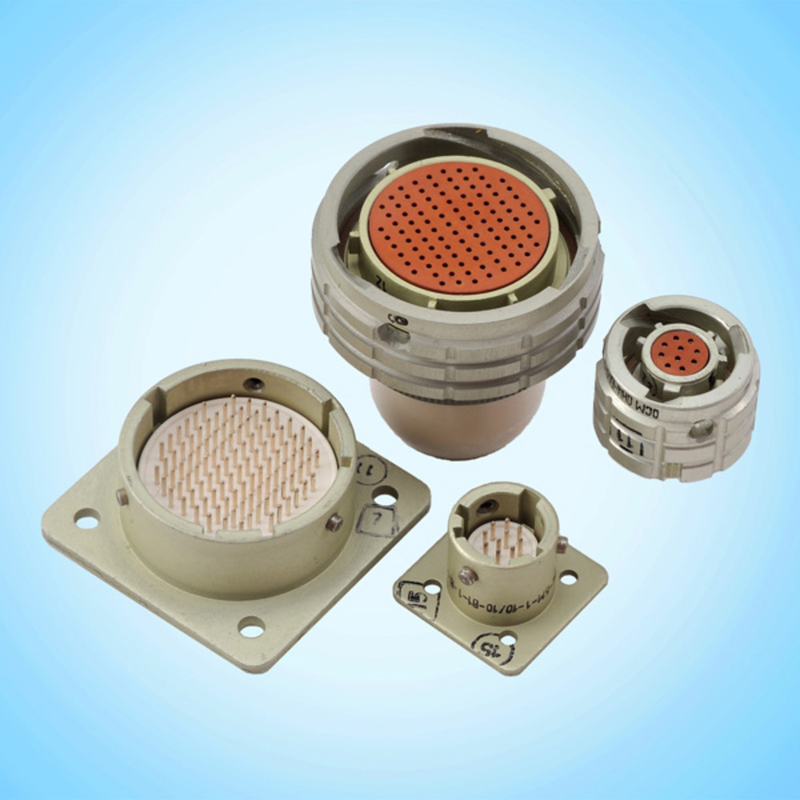

Соединитель ОНЦ-БМ-2-76/22-В1-3-В "ОСМ" представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Он используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц), а также в импульсных токах, что делает его универсальным для различных приложений в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики

Структура соединителя :

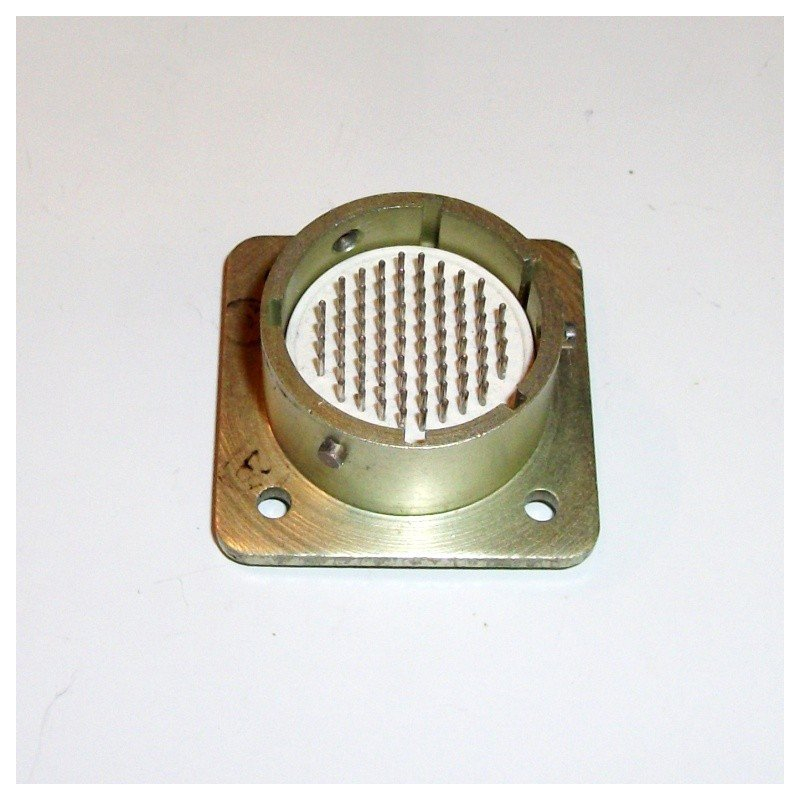

• Состоит из герметичной приборной вилки и негерметичной кабельной розетки.
• вилки изготавливаются, а розетки имеют прямой пластиковый кожух.

Технические параметры :

• Максимальный ток на одиночный контакт: до 3 А.
• Максимальная токовая нагрузка на соединитель: от 18 до 71 А.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от -60 до +85 °C.

Конструктивные особенности :

• Многопозиционная поляризация, что предотвращает неправильное соединение.
• Общее количество контактов: 76.
• Покрытие контактов может быть выполнено из золота или серебра.

Применение

Соединители ОНЦ-БМ-2 используются в различных узлах и блоках радиоэлектронной аппаратуры, включая системы связи, навигации и управления. Они обеспечивают надежное соединение в условиях различных климатических факторов, включая высокую влажность и температурные колебания.

Долговечность

Гарантийный срок наработки составляет не менее 15 000 часов при нормальных условиях эксплуатации, что подтверждает высокую надежность данного соединителя.
