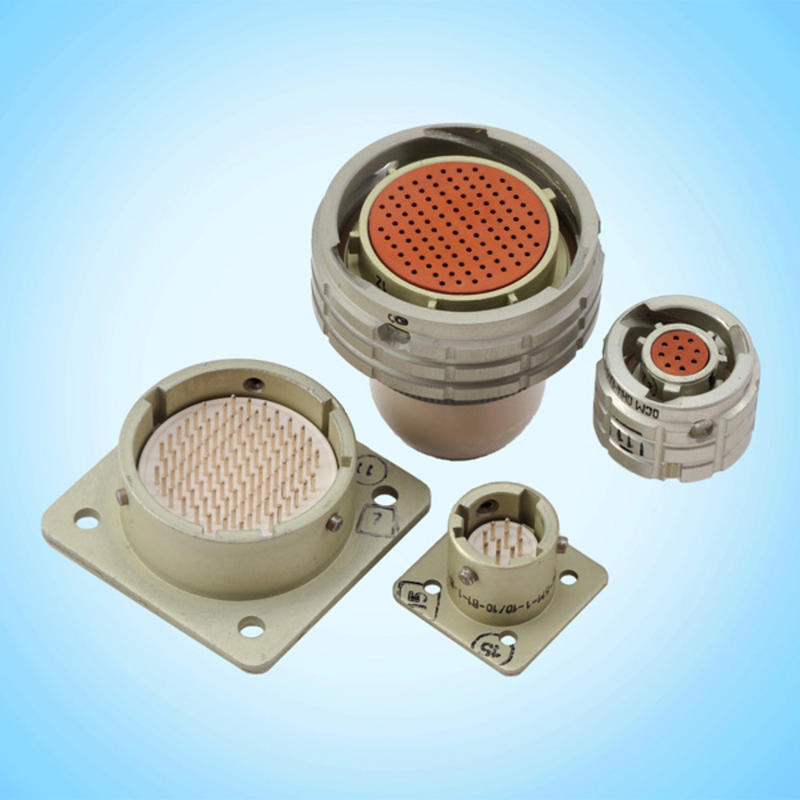

ОНЦ-БМ-2-76/22-В1-4-В — это микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Соединитель имеет 76 контактов с серебряным покрытием (индекс "1"), условный диаметр корпуса 22 мм. Максимальная токовая нагрузка на контакт — 3 А, суммарная на соединитель — до 71 А, рабочее напряжение — до 250 В. Он всеклиматического исполнения, выдерживает температуру от -60 до +85 °C, вибрацию до 5000 Гц (20 g), удары до 1000 g, повышенную влажность 98% и пониженное давление. +3

Конструкция и применение

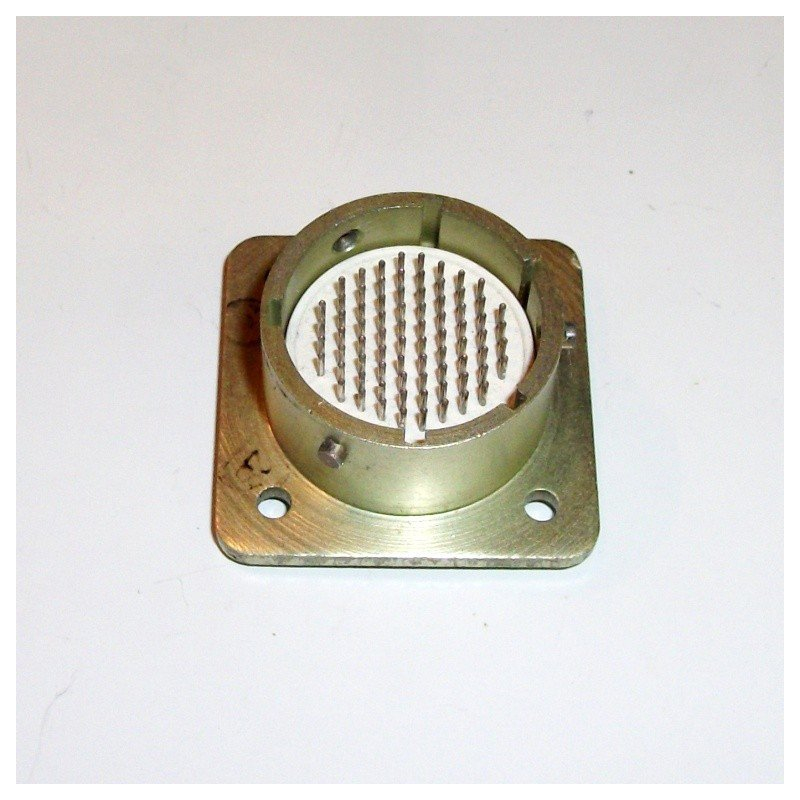

Это блочный (приборный) тип с видом "2" (розетка), монтаж объёмный пайкой, многошпоночная поляризация для надёжного соединения. Используется в узлах радиоэлектронной аппаратуры, авиации и других ответственных системах, где требуется герметичность и долговечность (наработка 15000 часов, 250 соединений). Сопротивление контактов — не более 10 мОм, изоляции — не менее 1000 МОм. +3
