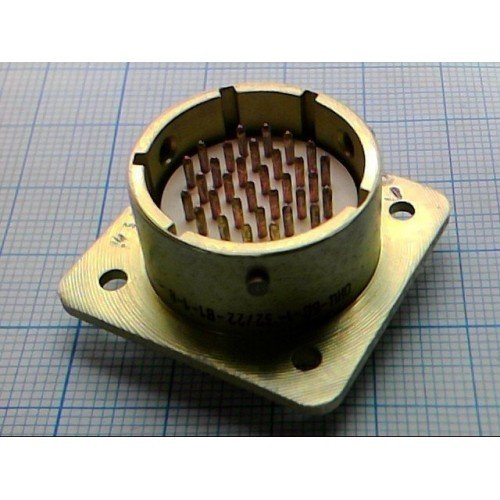

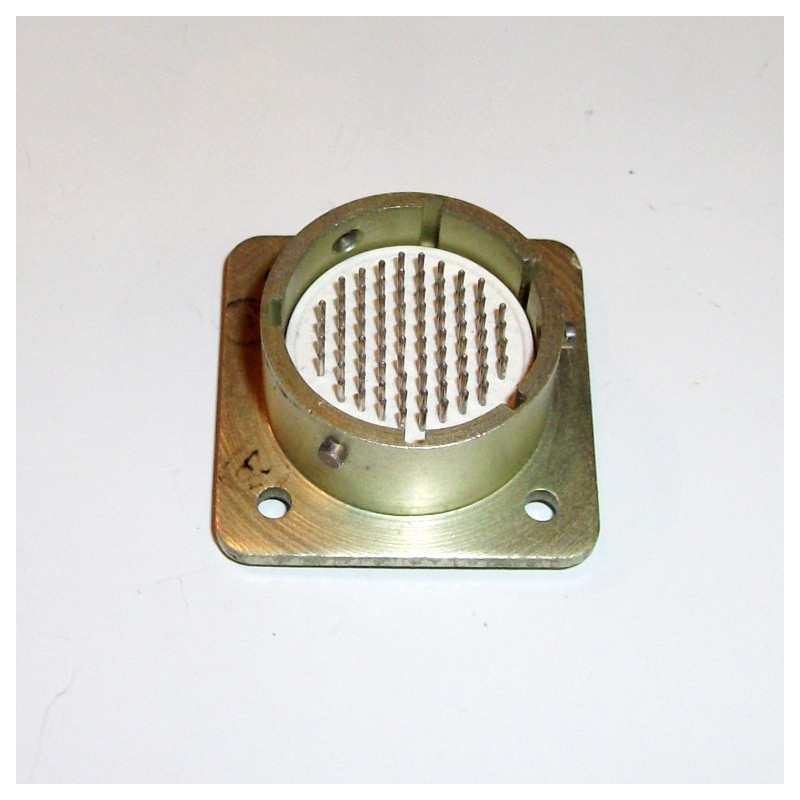

Соединитель ОНЦ-БМ-1-76/22-В1-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он используется в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
• Количество контактов : 76.
• Максимальная токовая нагрузка : от 18 А до 71 А в зависимости от конфигурации; на одиночный контакт — до 3 А.
• Максимальное рабочее напряжение : 150 В (амплитудное значение).
• Сопротивление контактов : не более 10 мОм.
• Сопротивление изоляции : не менее 5000 МОм.
• Климатическое исполнение : всеклиматическое, что позволяет использовать соединитель в различных условиях окружающей среды.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилка изготавливается, а розетка имеет прямой пластиковый кожух. Это обеспечивает надежность соединения и защиту от внешних факторов.

Поляризация и монтаж

Соединитель обладает многошпоночной поляризацией корпуса, что предотвращает неправильное соединение. Способ монтажа — объемный, с использованием пайки. Это позволяет обеспечить надежное и долговечное соединение.

Применение

ОНЦ-БМ-1-76/22-В1-2-В широко используется в различных электро-, радио- и контрольно-измерительных приборах, что делает его универсальным решением для множества приложений в области электроники.Таким образом, соединитель ОНЦ-БМ-1-76/22-В1-2-В является надежным и эффективным элементом для подключения в сложных электрических системах.
