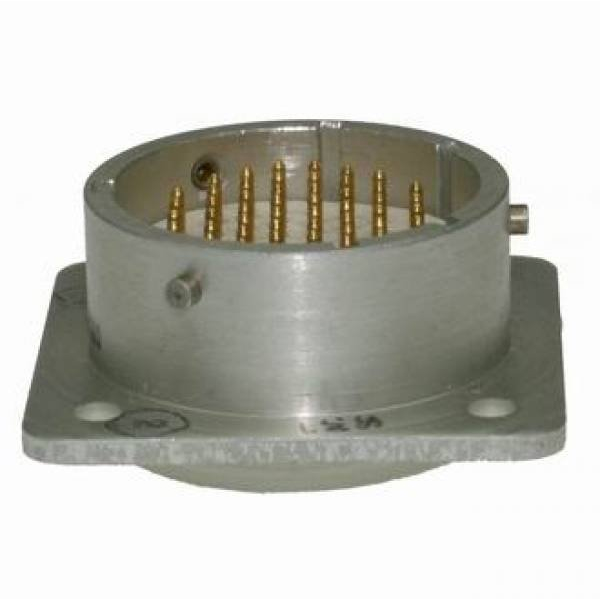

ОНЦ-БМ-2-76/22-В1-1-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Основные характеристики

Он имеет 76 контактов, условный диаметр корпуса 22 мм и покрытие контактов серебром. Максимальный ток на контакт — 3 А, суммарный на соединитель — до 71 А, рабочее напряжение — до 250 В. Сопротивление контактов не превышает 10 мОм, изоляции — не менее 1000 мОм.

Конструкция и исполнение

Соединитель состоит из герметичной приборной вилки (В1 — без кожуха) и негерметичной кабельной розетки с многошпоночной поляризацией для предотвращения несанкционированного соединения. Байонетное сочленение обеспечивает надежность, ресурс — 250 соединений-расчленений и наработка не менее 15000 часов.

Условия эксплуатации

Рабочая температура от -60 до +85 °С, всеклиматическое исполнение подходит для повышенной влажности (98% при +35 °С) и пониженного давления (до 1,3·10^{-4} Па). Выдерживает вибрацию до 5000 Гц (200 м/с²), удары до 10000 м/с². Срок хранения — 15 лет.
