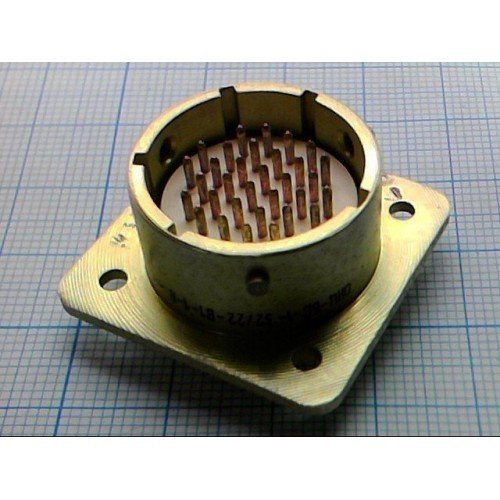

Соединитель ОНЦ-БМ-2-76/22-В1-1-В — это цилиндрический низкочастотный разъём, предназначенный для работы в электрических цепях постоянного, переменного и импульсного тока. Он широко используется в различных электро-, радио- и контрольно-измерительных приборах.

Технические характеристики:

• Тип соединителя : ОНЦ-БМ-2.

• Покрытие контактов : Золото.

• Количество контактов : 76.

• Условный диаметр корпуса : 22.

• Часть соединителя : вилка (В).

• Конструктивное исполнение : Приборная вилка.

• Многопозиционная поляризация : 1 позиция.

• Всеклиматическое исполнение : Да (В).

Основные параметры:

• Максимальная токовая нагрузка на одиночный контакт : 3 А.

• Суммарная токовая нагрузка на соединитель : от 18 до 71 А.

• Максимальное рабочее напряжение : 150 В (амплитудное значение).

• Сопротивление контактов : не более 10 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 250.

• Минимальная наработка : 15 000 часов.

• Срок сохраняемости : 15 лет.

• Вид сочленения : Байонетный.

• Способ монтажа : Объёмный или пайкой.

• Тип монтажа : Внутренний.

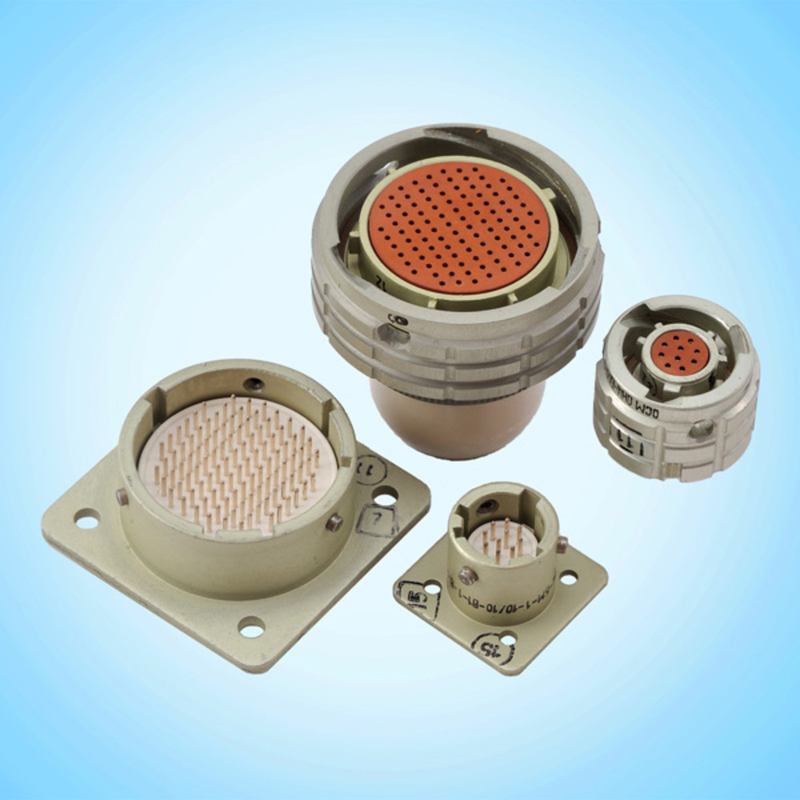

Соединители ОНЦ-БМ-2 имеют герметичную приборную вилку и негерметичную кабельную розетку с прямым кожухом. Они обеспечивают защиту от несанкционированного сочленения благодаря многошпоночной поляризации и многопозиционной установке изоляторов.
