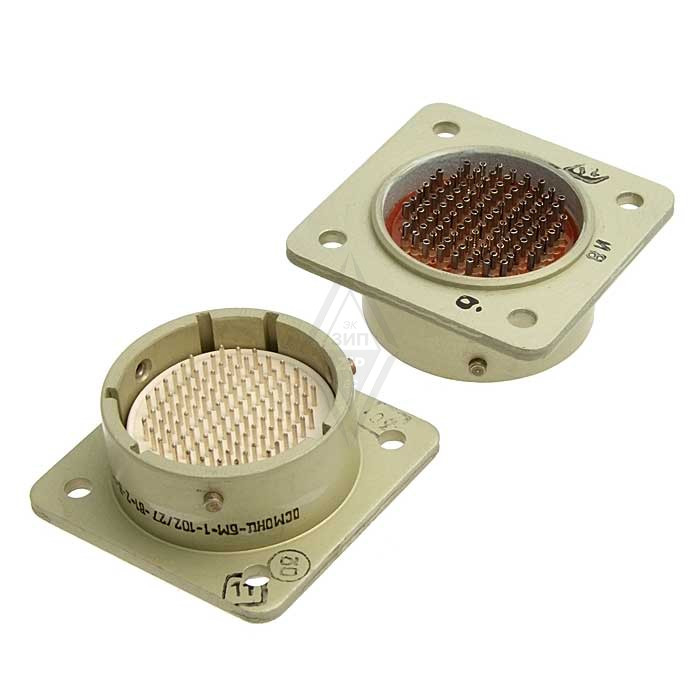

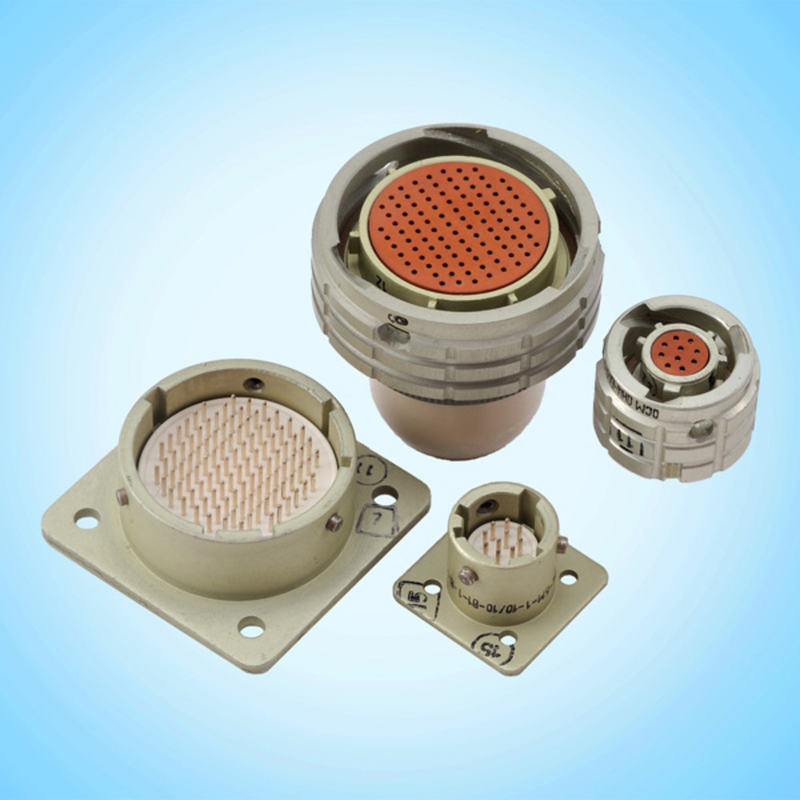

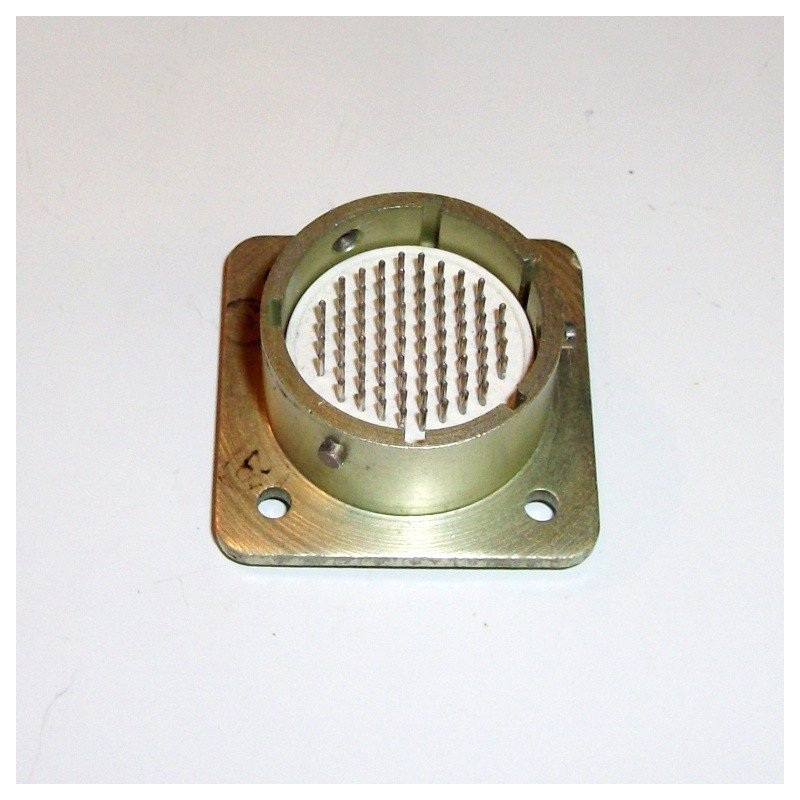

Соединитель ОНЦ-БМ-1-76/22-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может работать как с постоянным, так и с переменным током (частотой до 3 МГц), а также с импульсными токами. Эти соединители широко применяются в радиоэлектронной аппаратуре как специального, так и общего назначения.

Технические характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстроразъемный.
• Климатическое исполнение : всеклиматическое.
• Количество контактов : 76.
• Условный диаметр корпуса : 22 мм.
• Максимальная токовая нагрузка :
  • На одиночный контакт: до 3 А.
  • Суммарная на соединитель: от 18 А до 71 А.
• Максимальное рабочее напряжение : до 250 В (амплитудное значение).
• Сопротивление контактов : не более 10 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество сочленений : до 250 раз.

Структура и исполнение

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, а розетки — с прямым пластмассовым кожухом. Обеспечивается многошпоночная поляризация, что предотвращает несанкционированное соединение.

Расшифровка обозначения

Обозначение ОНЦ-БМ-1-76/22-В1-1В расшифровывается следующим образом:

• ОНЦ-БМ — тип соединителя;
• 1 — покрытие контактов (1 – серебро, 2 – золото);
• 76 — количество контактов;
• 22 — условный диаметр корпуса;
• В — часть соединителя (В – вилка, Р – розетка );
• 1 — конструктивное исполнение (1 – вилка, 12 – розетка с прямым кожухом);
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Применение

Соединители ОНЦ-БМ-1 используются в различных электронных устройствах, включая контрольно-измерительные приборы и системы связи. Они обеспечивают надежное соединение и высокую устойчивость к внешним воздействиям, что делает их подходящими для работы в сложных условиях эксплуатации.
