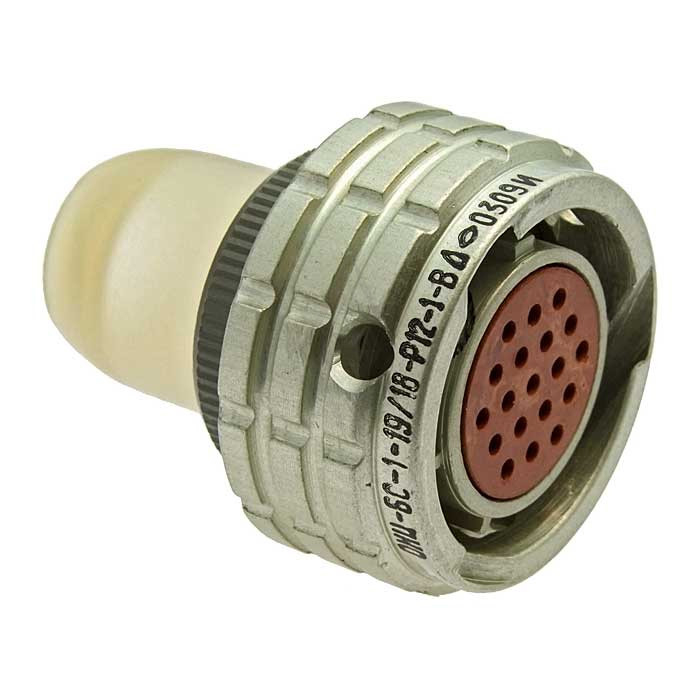

Соединитель ОНЦ-БМ-1-50/18-Р12-1В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Он может использоваться как в постоянных, так и в переменных токах с частотой до 3 МГц, а также в импульсных токах. Эти соединители находят применение в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : цилиндрический, низкочастотный, быстрорасчленяемый.
• Климатическое исполнение : всеклиматическое.
• Количество контактов : 50.
• Условный диаметр корпуса : 18 мм.
• Покрытие контактов : серебро.
• Сопротивление контактов : не более 10 мОм.
• Максимальная токовая нагрузка на одиночный контакт : 3 А.
• Максимальная токовая нагрузка на соединитель : 18 А.
• Рабочее напряжение : до 150 В.

Конструкция

Соединитель состоит из двух основных частей:

1. Герметичная приборная вилка - предназначена для подключения к оборудованию.
2. Негерметичная кабельная розетка - используется для подключения кабелей.

вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что предотвращает несанкционированное соединение.

Долговечность и гарантии

Гарантийная наработка соединителей составляет:

• 15,000 часов во всех режимах эксплуатации.
• 130,000 часов в облегчённом режиме.

Срок хранения соединителей составляет 15 лет с момента изготовления.Таким образом, ОНЦ-БМ-1-50/18-Р12-1В является надежным выбором для применения в различных электрических цепях и радиоэлектронной аппаратуре.
