Соединитель ОНЦ-БС-1-10/14-В1-1В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока, а также импульсных токов. Этот соединитель используется для соединения и разъединения электрических цепей в электронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : байонетный, субминиатюрный.

• Количество контактов : 10.

• Условный диаметр корпуса : 14.

• Покрытие контактов : серебро (возможно золото).

• Рабочая температура : от -60 °C до +85 °C.

• Максимальное рабочее напряжение : 250 В.

• Рабочая токовая нагрузка на контакт : 3 А.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструкция

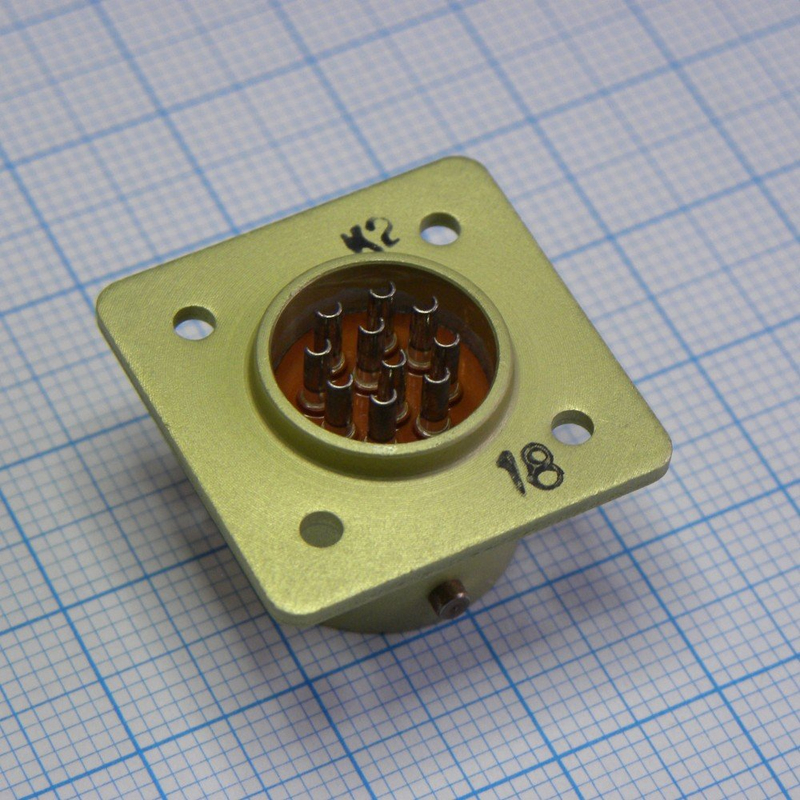

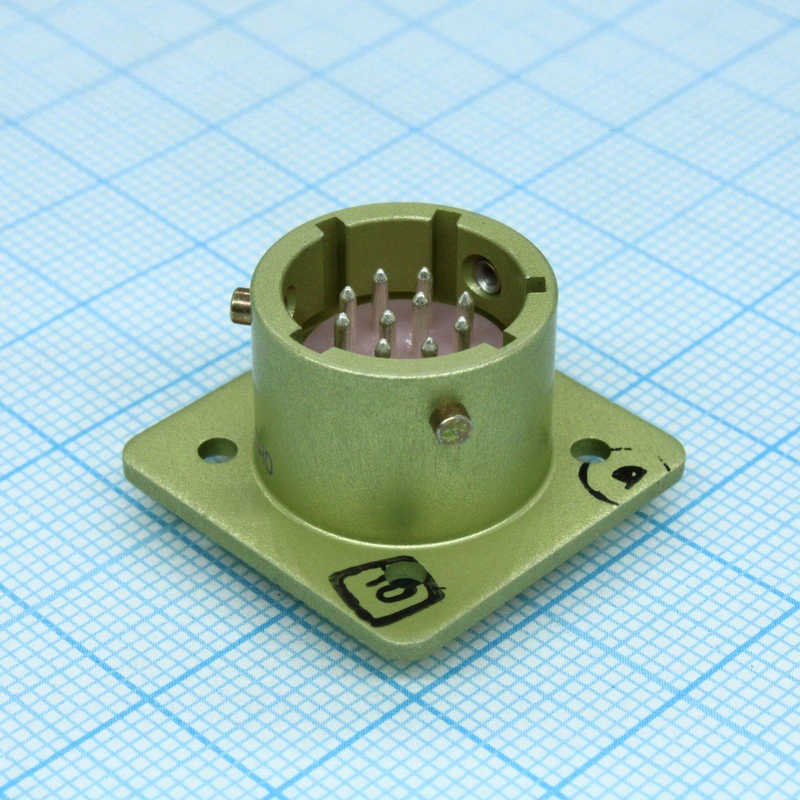

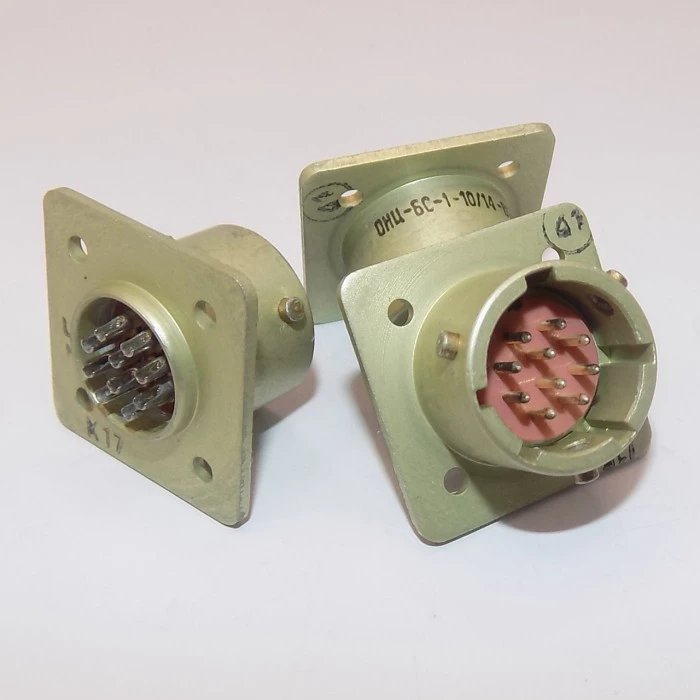

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются, тогда как кабельные розетки имеют прямой пластмассовый кожух. Многопозиционная поляризация корпусов и установка изоляторов защищают от несанкционированного соединения.

Условия эксплуатации

Соединитель ОНЦ-БС-1-10/14-В1-1В способен выдерживать:

1. Синусоидальную вибрацию :

   • Диапазон частот: от 1 до 5000 Гц.

   • Ускорение: до 200 м/с?.

2. Механические удары :

   • Однократные: до 10000 м/с?.

   • Многократные: до 1471 м/с?.

3. Атмосфер
