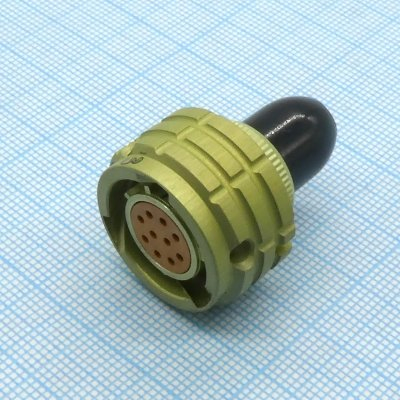

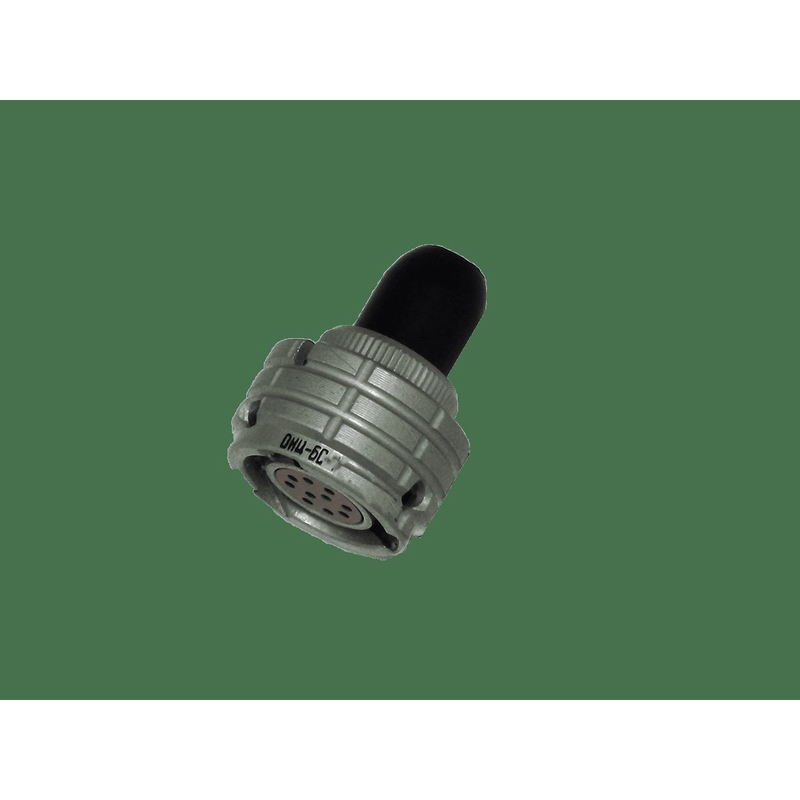

ОНЦ‑БС‑1‑10/14‑Р12‑1В «Элекон» — это субминиатюрный низкочастотный цилиндрический соединитель (вилка или розетка) для внутреннего монтажа, предназначенный для коммутации цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Основные характеристики

• Количество контактов: 10 шт.

• Условный размер корпуса: 14 мм (диаметр корпуса по ГОСТ).

• Вид сочленения: байонетное, что обеспечивает быстрое и надежное соединение с фиксацией поворотом.

• Максимальное амплитудное рабочее напряжение: 250 В.

• Токовая нагрузка на контакт: порядка 3–4 А в зависимости от режима работы.

Исполнение и условия эксплуатации

• Покрытие контактов: серебро, обеспечивающее низкое сопротивление и хорошую стойкость к окислению.

• Сопротивление контактов: не более 5 мОм; сопротивление изоляции — не менее нескольких тысяч МОм в нормальных условиях.

• Диапазон рабочих температур: примерно от −60 °C до +85 °C, что позволяет применять разъем во всеклиматическом исполнении.

• Ресурс: порядка 250 сочленений/расчленений и не менее 15 000 часов наработки; срок сохраняемости — до 15 лет при хранении.

Конструкция и применение

• Соединитель внутреннего монтажа, обычно используется в кабельных розетках или вилках с прямым пластмассовым кожухом.

• Может применяться в радиоэлектронной аппаратуре, измерительных и контрольно‑измерительных устройствах, а также в промышленной автоматике для внутриблочной и кабельной коммутации.
