ОНЦ-БС-1-10/14-Р12-1В — это субминиатюрный цилиндрический низкочастотный разъём производства завода «Копир» (Элекон). Он предназначен для надёжного соединения электрических цепей постоянного, переменного тока (до 3 МГц) и импульсных сигналов в различных устройствах.

Основные характеристики

Соединитель имеет 10 контактов (гнёзд), сопротивление контактов не более 5 мОм, изоляции — не менее 1000 МОм в нормальных условиях. Максимальное рабочее напряжение — 250 В (амплитудное), ток на контакт — до 3 А, рабочая температура от -60 до +85 °С.

Конструкция и исполнение

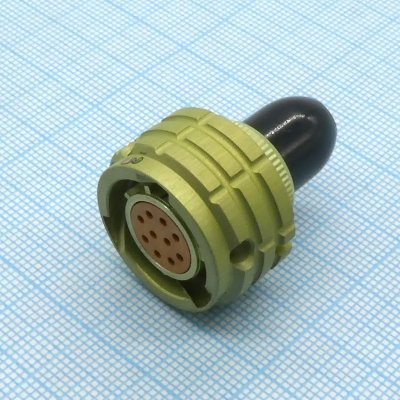

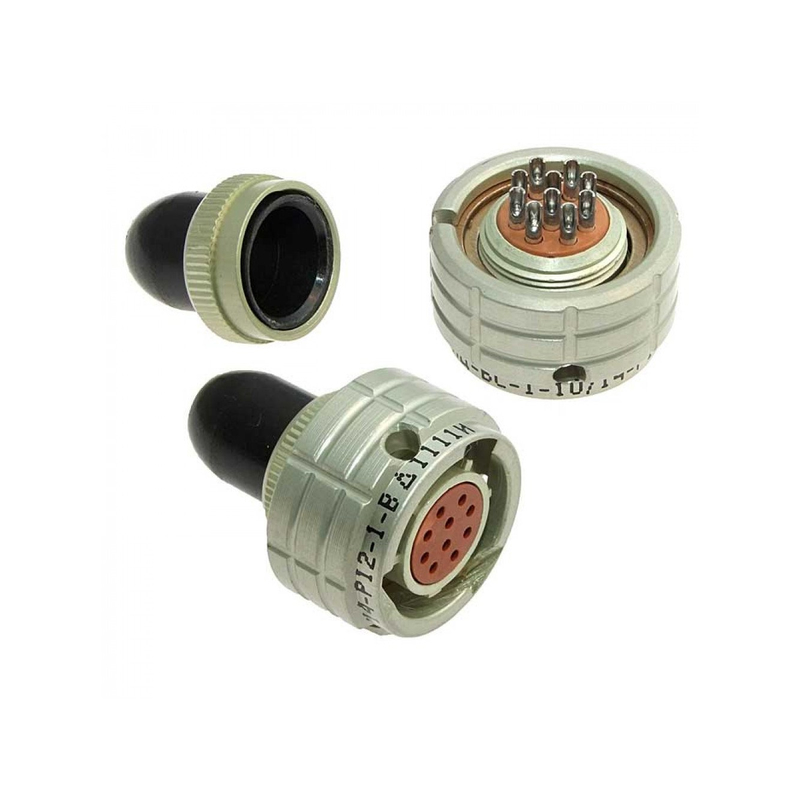

Это розетка с прямым патрубком для монтажа на кабель, байонетное соединение, металлический корпус и карболитовая изоляция. Покрытие контактов — серебро (вариант ОНЦ-БС-1), всеклиматическое исполнение [В], ресурс — 250 расчленений и 15 000 часов наработки.

Применение

Используется во внутренней проводке аппаратуры для быстрого и герметичного подключения, в том числе в условиях повышенной влажности или перепадов давления (скорость утечки воздуха минимальна). Соответствует ТУ бР0.364.030 и аналогичным стандартам.
