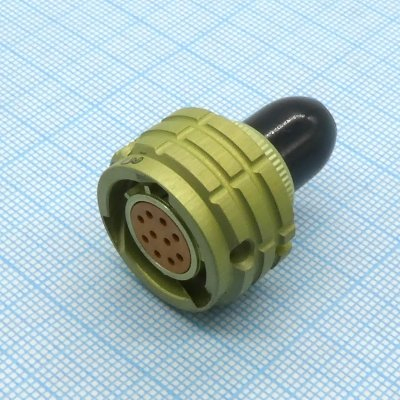

ОНЦ-БС-1-10/14-Р12-2В от Элекон — это цилиндрический низкочастотный разъём (розетка кабельная с прямым кожухом), предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Он имеет 10 контактов с покрытием серебром, условный размер корпуса 14 мм и сопротивление контактов не более 5 мОм. Максимальное рабочее напряжение достигает 250 В (амплитудное значение), сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Рабочая токовая нагрузка на контакт — 3 А, максимальная — 4 А на контакт и до 30 А суммарно на соединитель.

Применение и ресурс

Разъём подходит для всеклиматического исполнения, работает при пониженном давлении до 13 кПа и обеспечивает герметичность (скорость утечки воздуха не более 0,01 л/ч при перепаде 1 кгс/см²). Ресурс составляет 250 сочленений и 15000 часов эксплуатации.
