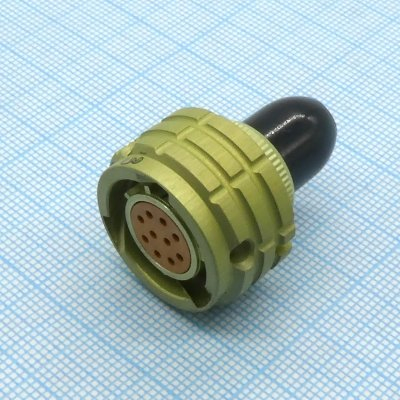

ОНЦ-БС-1-10/14-Р12-3В — это цилиндрический низкочастотный разъем, предназначенный для соединения электрических цепей постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов.

Основные характеристики

Он имеет 10 контактов с диаметром 1 мм и серебряным покрытием (обозначение "1" в индексе).
Сопротивление контактов не превышает 5 мОм, сопротивление изоляции — до 1000 МОм в нормальных условиях, рабочее напряжение — 250 В.
Максимальная нагрузка: 4 А на контакт, суммарно до 15–30 А на соединитель в зависимости от конфигурации.

Конструкция и исполнение

Это кабельная розетка (Р) с прямым кожухом (12), многопозиционной поляризацией (3) и всеклиматическим исполнением (В), что позволяет работать при температурах от -60 до +85 °C.
Условный размер корпуса — 14 мм, габаритные размеры включают диаметр 24 мм и максимальную длину 32 мм.
Ресурс: 250 сочленений-расчленений и наработка 15000 часов.

Применение

Разъемы серии ОНЦ-БС используются во внутренних электрических цепях промышленного оборудования, включая монтаж на кабель.
Они соответствуют ТУ бР0.364.030ТУ и предназначены для надежного соединения в различных климатических условиях.
