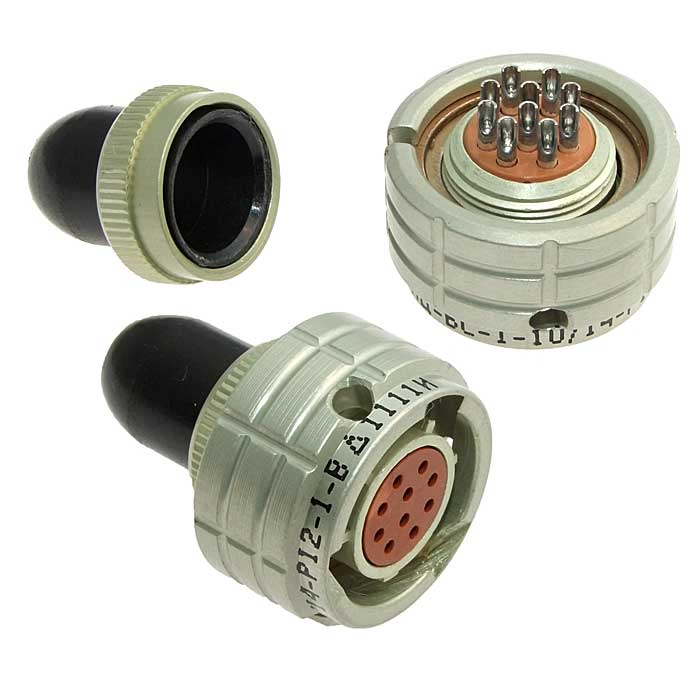

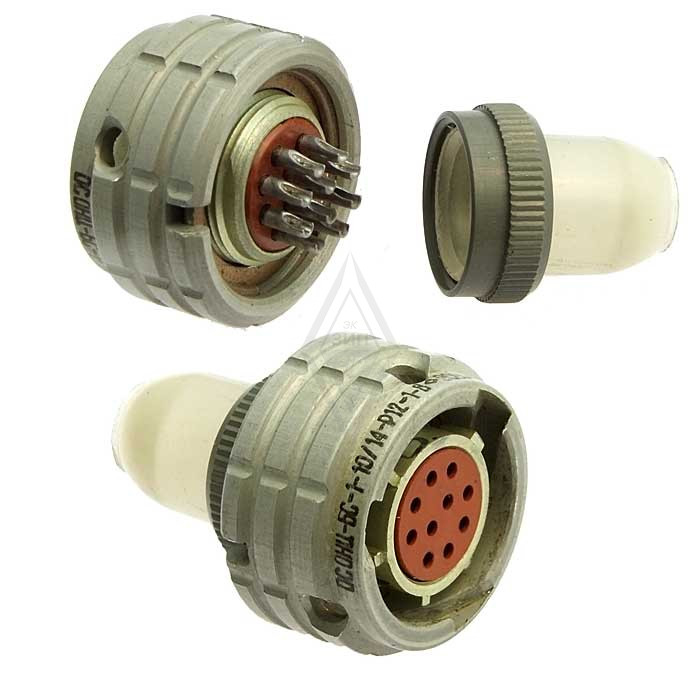

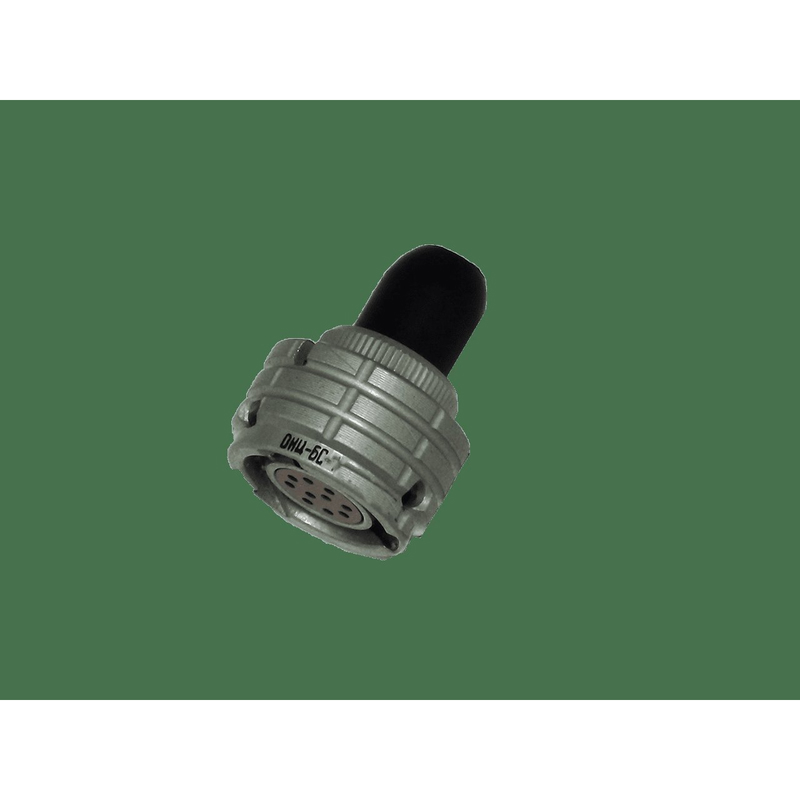

ОНЦ-БС-1-10/14-Р12-1-В — это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он используется для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он предназначен для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.

Расшифровка условного обозначения ОНЦ-БС-1-10/14-Р12-1-В :

• ОНЦ-БС — тип соединителя

• 1 — покрытие контактов (1 — серебро, 2 — золото)

• 10 — количество контактов

• 14 — условный диаметр корпуса

• Р — часть соединителя (В — вилка, Р — розетка )

• 12 — конструктивное исполнение (1 — вилка приборная, 12 — розетка кабельная с прямым кожухом)

• 1 — многопозиционная поляризация

• В — всеклиматическое исполнение

Технические характеристики :

• Серия: ОНЦ-БС

• Условный размер корпуса: 14

• Функциональное назначение: розетка

• Способ монтажа: на кабель

• Количество контактов: 10

• Тип контактов: гнездо

• Сопротивление контактов: не более 0.005 Ом

• Рабочее напряжение: 250 В

• Сопротивление изолятора: не менее 1000 МОм

• Рабочая температура: от -60 °C до +85 °C

• Материал корпуса: Металл

• Материал изолятора: карболит

• Покрытие контактов: Золото

• Патрубок: Прямой

• Вес: 11 г

Разъемы ОНЦ-БС имеют посадочный диаметр корпуса 14 мм, 18 мм, 22 мм и могут насчитывать от 10 до 32 контактов диаметром 1,0 мм. Рабочее напряжение разъемов составляет не более 250 В, сопротивление контактов — не более 0,005 Ом, а материал контактов — золото или серебро.
