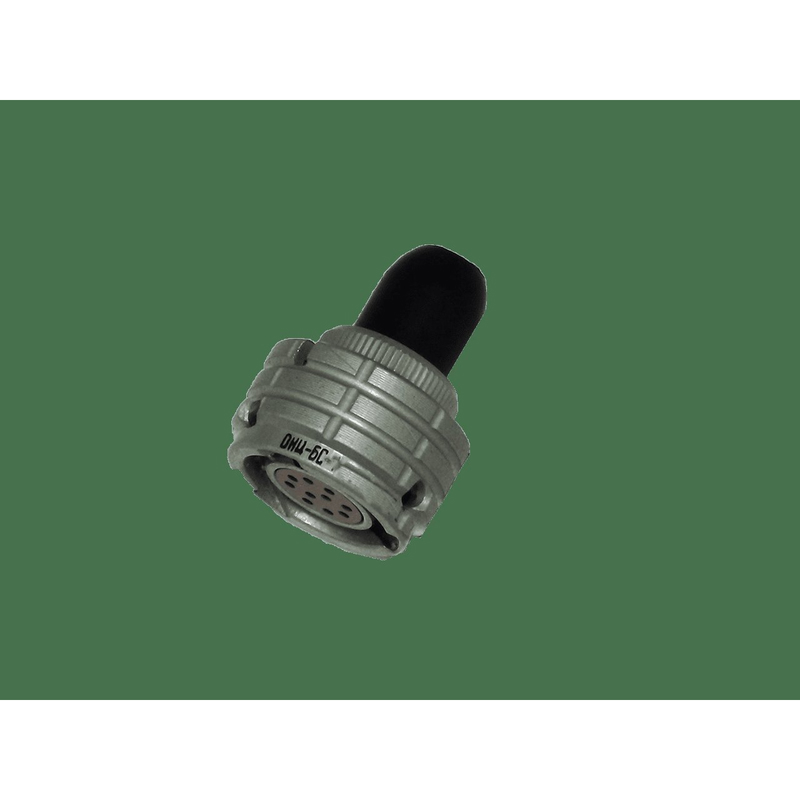

ОНЦ-БС-1-10/14-Р12-1-В – это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа.

Он используется для подключения и отключения электрических цепей в электронном оборудовании специального и общего назначения.

Характеристики :

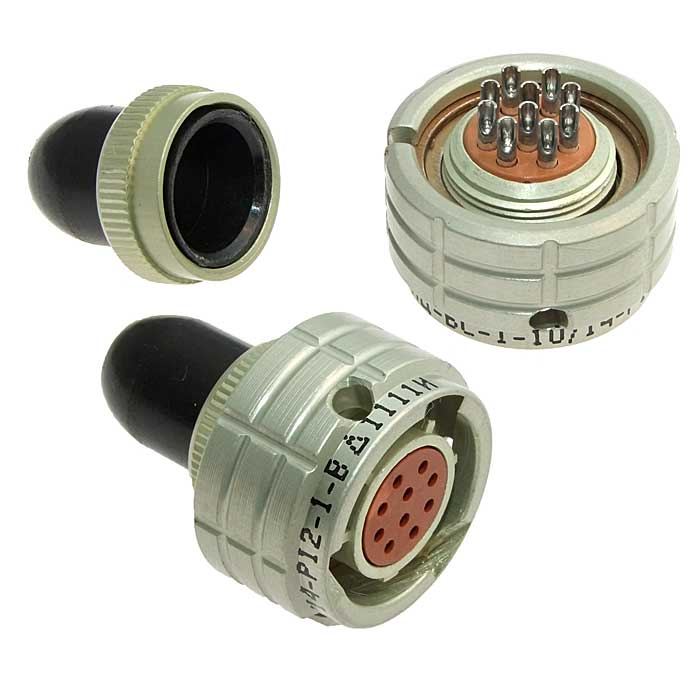

• Соединители ОНЦ-БС-1 состоят из герметичной вилки прибора и негерметичной кабельной розетки.

• Приборные вилки изготавливаются, кабельные розетки – с прямым пластмассовым кожухом.

• вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изоляторов (от 1 до 20 позиций), что защищает от несанкционированного сочленения.

• Соединение соединителей – байонетное.

• Покрытие контактов ОНЦ-БС-1 – серебро, ОНЦ-БС-2 – золото.

• Изготавливаются во всеклиматическом исполнении [В].

• Количество контактов: 4, 7, 10, 19, 32, 50.

• Максимальное рабочее напряжение: 250 В.

• Сопротивление контактов: не более 5 МОм.

• Максимальный ток на одиночный контакт: от 1,5 до 3,7 А.

• Выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц.

• Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 250 В.

• Гарантийный срок хранения соединителей ОНЦ-БС-1 составляет 15 лет со дня изготовления.

Расшифровка условного обозначения ОНЦ-БС-1-10/14-Р12-1В :

• ОНЦ-БС – тип соединителя.

• 1 – покрытие контактов: 1 – серебро, 2 – золото.

• 10 – количество контактов.

• 14 – условный диаметр корпуса.

• Р – часть соединителя: В – вилка, Р – розетка.

• 12 – конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом.

• 1 – многопозиционная поляризация.

• В – всеклиматическое исполнение.

Соединители используются в разных областях, включая медицинское оборудование, испытательное и измерительное оборудование, машиностроение, аудио- и видеовещание, телекоммуникации и военную промышленность.
