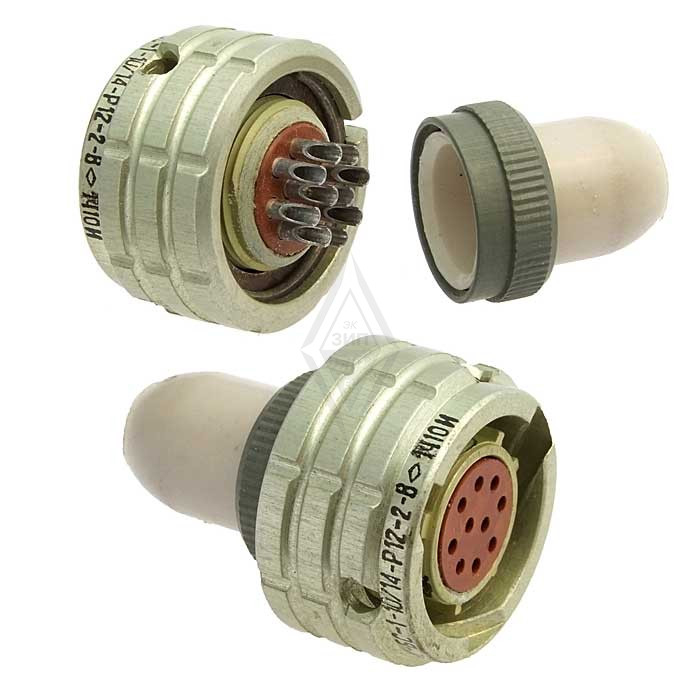

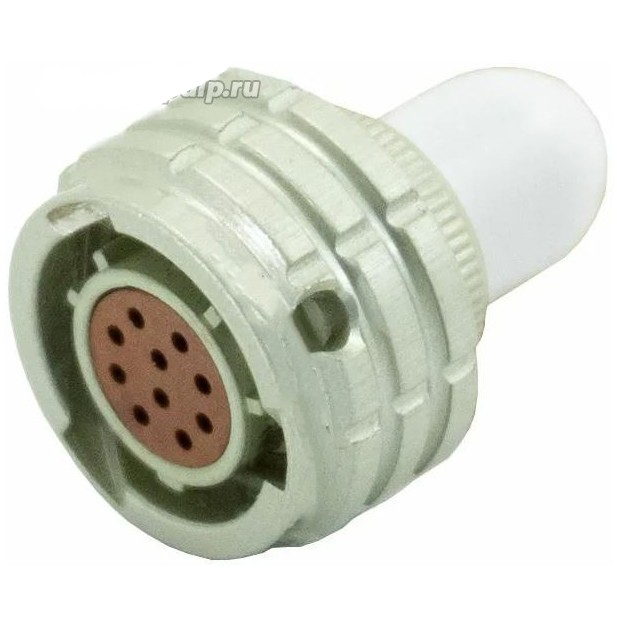

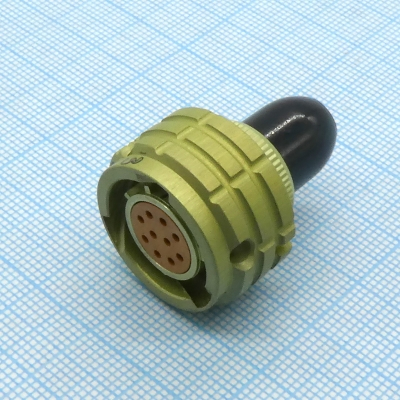

ОНЦ-БС-1-10/14-Р12-2-В — это кабельная розетка, относящаяся к типу субминиатюрных цилиндрических низкочастотных соединителей ОНЦ-БС.

Общие характеристики разъемов ОНЦ-БС-1 :

• Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки, предназначенных для объемного монтажа.

• Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

• Имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения.

• Сочленение соединителей - байонетное.

• Рассчитаны на внутренний монтаж и всеклиматическое исполнение.

Технические характеристики ОНЦ-БС-1-10/14-Р12-2-В :

• Количество контактов: 10.

• Условный размер корпуса: 14 мм.

• Рабочая токовая нагрузка на каждый контакт: 3 А.

• Максимальная токовая нагрузка: на одиночный контакт - 4 А, суммарная на соединитель - 30 А.

• Максимальное рабочее напряжение (амплитудное значение): 250 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.

• Количество сочленений-расчленений: 250.

• Минимальная наработка изделия: 15 000 ч.

• Срок сохраняемости: 15 лет.

• Диапазон рабочей температуры: от -60°С до +85°С.

• Материал корпуса: анодированный алюминий.

• Материал изолятора корпуса: термопластик бакелит или карболит.

• Покрытие контактов: серебро.

• Способ монтажа: объемный, пайкой.

• Вибрационная перегрузка: 1–5000 Гц / 20 g.

• Ускорение при ударе: однократно — 1000 g, многократно — 100 g (1471 м/с2).

• Атмосферное пониженное рабочее давление: 13 кПа.

В маркировке ОНЦ-БС-1-10/14-Р12-2-В:

• ОНЦ-БС — тип соединителя.

• 1 — покрытие контактов: 1 — серебро, 2 — золото.

• 10 — количество контактов.

• 14 — условный диаметр корпуса.

• Р — часть соединителя: Р — розетка, В — вилка.

• 12 - кабельная розетка с кожухом.

• В - всеклиматическое исполнение.
