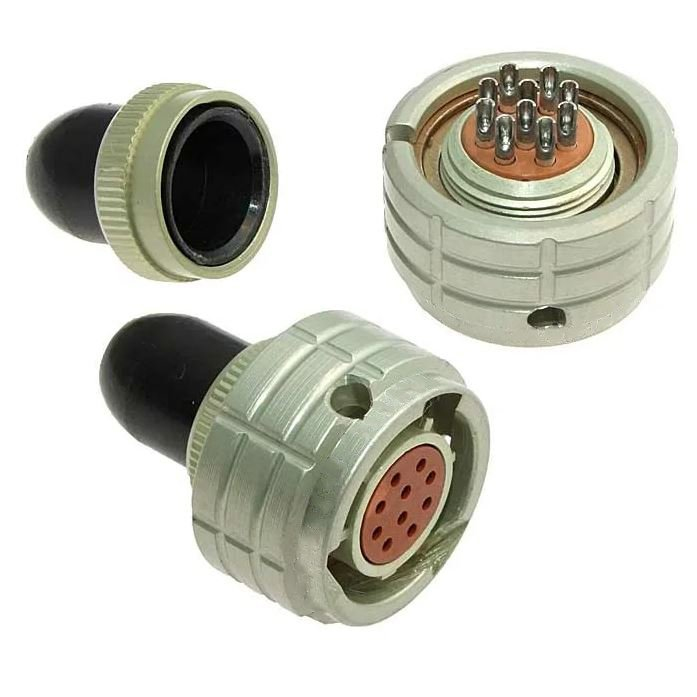

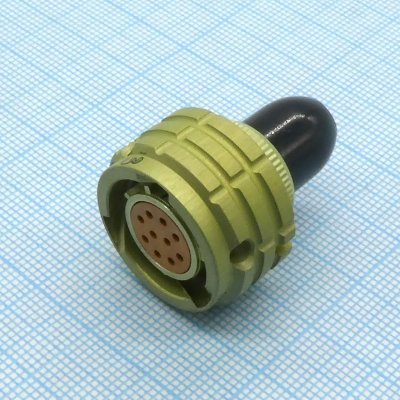

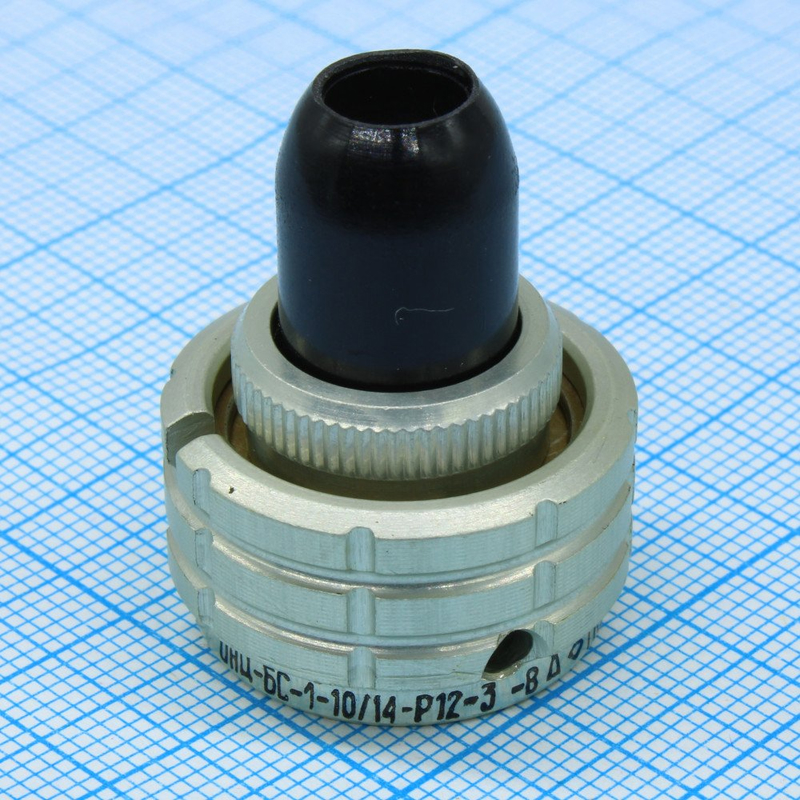

ОНЦ‑БС‑1‑10/14‑Р12‑3‑В «5» — это цилиндрический низкочастотный соединитель производства «Элекон», выполненный по ТУ на семейство ОНЦ‑БС‑1 с маркировкой «5» (вид приемки/паспортной документации). Это кабельная розетка с байонетным замыканием, предназначенная для работы в цепях постоянного, переменного (до единиц МГц) и импульсных токов.

• ОНЦ‑БС‑1 — тип субминиатюрного цилиндрического соединителя, 1‑й вариант по покрытию контактов (серебро).

• 10/14 — 10 контактов, условный диаметр корпуса 14 мм.

• Р12‑3‑В —

  • Р — розетка;

  • 12 — кабельная розетка с прямым кожухом;

  • 3 — многопозиционная поляризация (3 позиции шпонки/шип‑паза);

  • В — всеклиматическое исполнение.

• «5» — условное обозначение вида приемки и паспорта («5» — ВП, ПЗ по типовым требованиям).

• Число контактов: 10.

• Покрытие контактов: серебро.

• Максимальное рабочее напряжение (амплитудное значение): до 250 В.

• Токовая нагрузка:

  • на один контакт до 3–4 А (в зависимости от конкретной таблицы характеристик ОНЦ‑БС‑1);

  • суммарная нагрузка на соединитель — порядка 15–30 А, в зависимости от конструкции и ТУ.

• Сопротивление контакта: не более 5 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм, у некоторых вариантов до 5000 МОм.

• Климатический диапазон температур: примерно от −60 °С до +85 °С, всеклиматическое исполнение.

• Ресурс:

  • число сочленений/расчленений порядка 250;

  • минимальная наработка более 10 000 часов.

• Тип замыкания: байонетное, с многопозиционной поляризацией (3 позиции), исключающей ошибочное включение.

• Способ монтажа: кабельная розетка, соединение выполнено пайкой или обжимом проводников в корпус‑кожух.

• Область применения: используется в радиоэлектронной аппаратуре, измерительных комплексах, военной и промышленной технике, где требуются надежные цилиндрические соединители с серебряными контактами и широким температурным диапазоном.п.) именно для варианта с обозначением «5».
