ОНЦ-БС-1-10/14-Р12-2-В — это герметичная кабельная розетка производства Элекон «ОТК», предназначенная для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсного тока во всеклиматическом исполнении.
Она используется для внутреннего монтажа в приборах и имеет многошпоночную поляризацию корпусов с многопозиционной настройкой.

Расшифровка модели:

• ОНЦ-БС-1 — базовый тип субминиатюрного соединителя.

• 10 — количество контактов.

• 14 — условный диаметр корпуса в мм.

• Р12 — кабельная розетка с прямым кожухом (исполнение 12).

• 2 — покрытие контактов золотом.

• В — всеклиматическое исполнение.

• Максимальное рабочее напряжение: 250 В (амплитудное).

• Ток на одиночный контакт: до 4 А, суммарный на соединитель — до 30 А.

• Рабочая токовая нагрузка на контакт: 3 А.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.

• Диапазон температур: от -60°C до +85°C.

• Наработка: минимум 15 000 часов, срок хранения — 15 лет.

Корпус из анодированного алюминия, изолятор — термопластик (бакелит или карболит).
Розетка герметична, скорость утечки воздуха при перепаде давления 1 кгс/см² — не более указанного в ТУ.
Соответствует ТУ АШДК.434410.088ТУ (ОТК) или бР0.364.030ТУ.

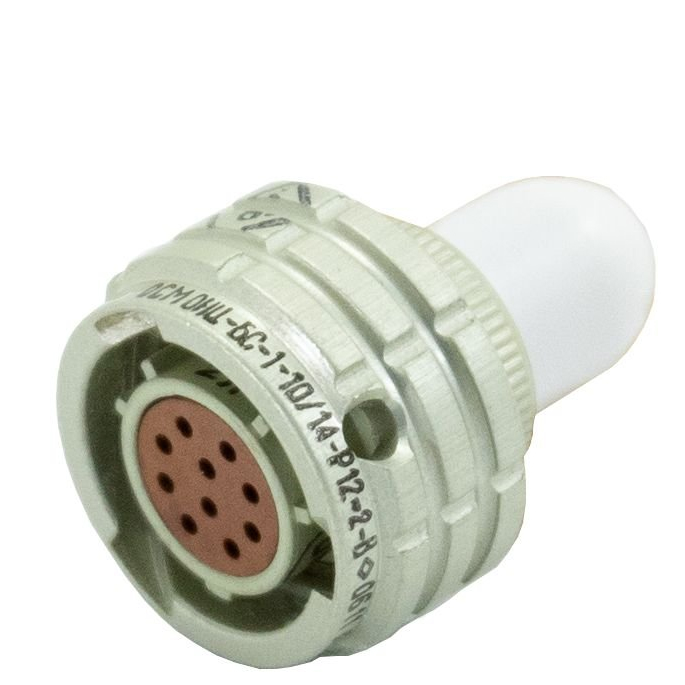

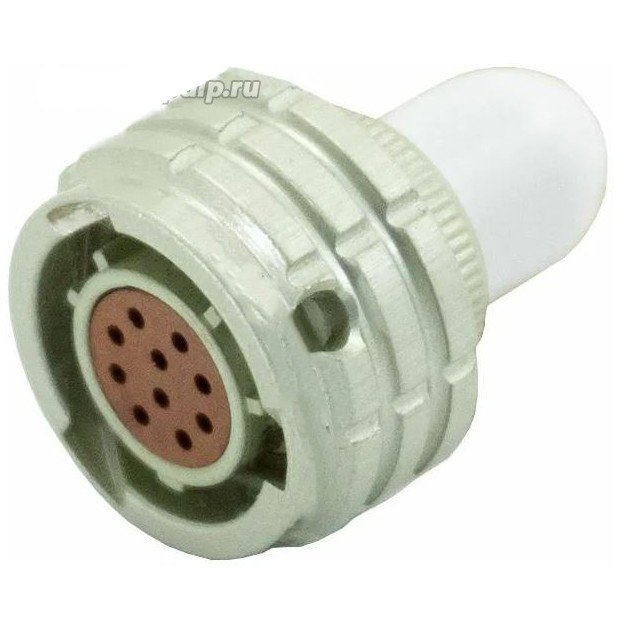

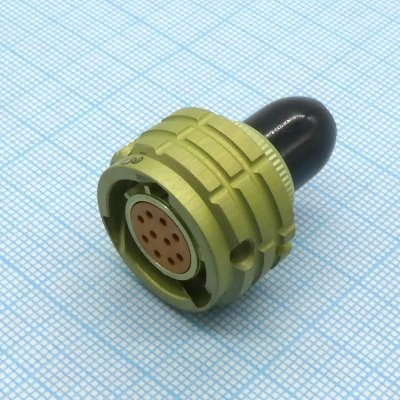

Изображение иллюстрирует типичный вид соединителя ОНЦ-БС-1-10/14-Р12-2-В от Элекон.
