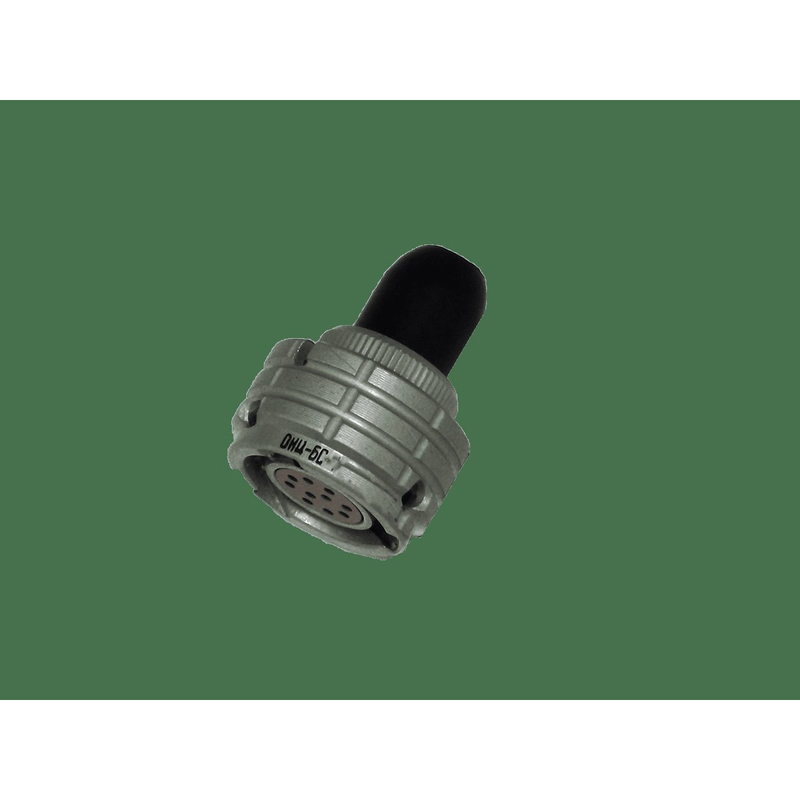

ОНЦ-БС-1-10/14-Р12-1-В — это кабельная розетка с кожухом, цилиндрический низкочастотный соединитель, который используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Расшифровка условного обозначения

• ОНЦ-БС — тип соединителя, цилиндрический низкочастотный.

• 1 — покрытие контактов серебром.

• 10 — количество контактов.

• 14 — условный диаметр корпуса.

• Р — розетка.

• 12 — кабельная розетка с кожухом.

• 1 — поляризация корпусов.

• В — всеклиматическое исполнение.

Характеристики и параметры

• Максимальная токовая нагрузка на одиночный контакт: 1,5...3,7 А.

• Суммарная токовая нагрузка на соединитель: 30 А.

• Максимальное рабочее напряжение: 250 В (ампл.).

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Количество сочленений-расчленений: 250.

• Минимальная наработка соединителей: 15 000 ч.

• Срок сохраняемости: 15 лет.

• Вид сочленения: байонетный.

• Диапазон рабочей температуры: от -60°С до +85°С.

• Атмосферное пониженное рабочее давление: 1,3 * 10^-4 Па.

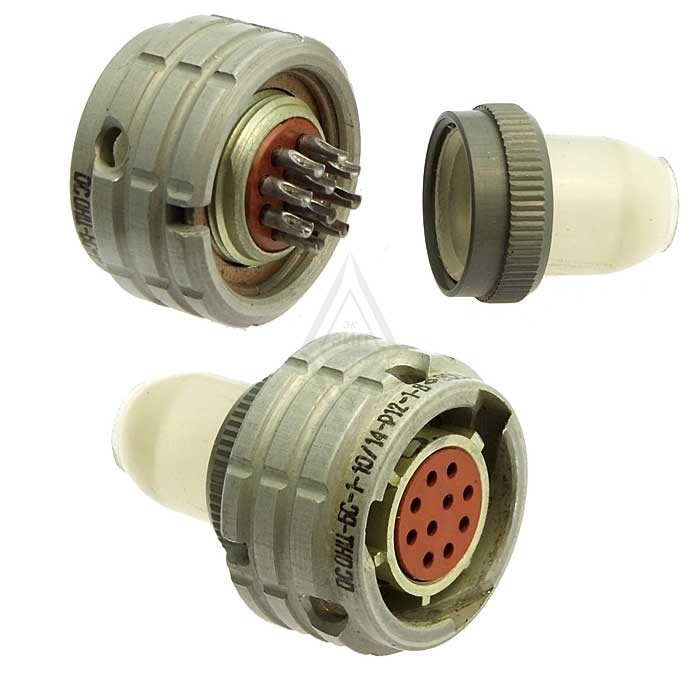

Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, розетки с прямым пластмассовым кожухом. Они имеют многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.

В зависимости от вида приёмки, розетки ОНЦ-БС-1-10/14-Р12-1-В могут иметь различные варианты исполнения, такие как отдел технического контроля (ОТК), особо стойкие (ОС), приемка заказчика (ПЗ) или военная приемка (ВП).
