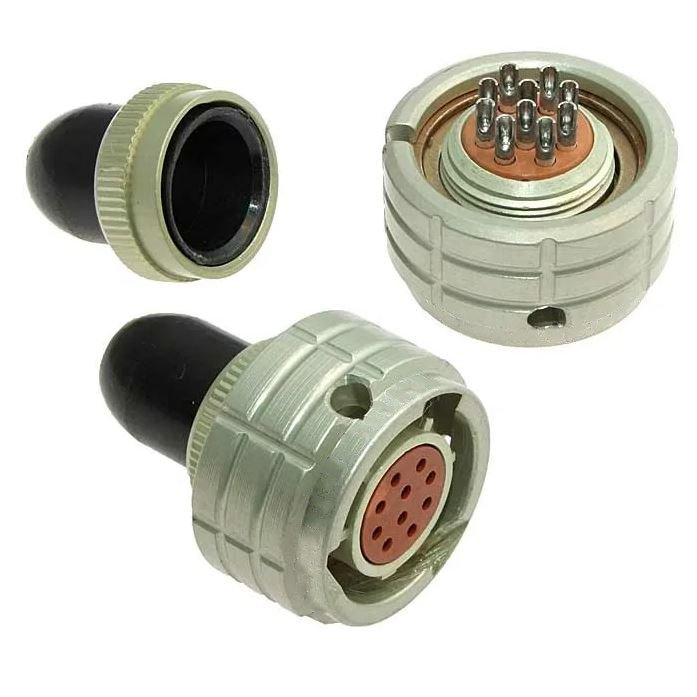

ОНЦ-БС-6-10/14-Р13-1-В — это субминиатюрный цилиндрический низкочастотный соединитель всеклиматического исполнения, предназначенный для надежного соединения электрических цепей.

Основные характеристики

Соединитель имеет 10 контактов, условный размер корпуса 14 мм и рассчитан на рабочую токовую нагрузку до 3–4 А на контакт (суммарно до 15–30 А на весь соединитель). Максимальное рабочее напряжение достигает 250 В, сопротивление контактов не превышает 0,005–5 мОм, а покрытие контактов выполнено серебром для обеспечения низкого переходного сопротивления. Диаметр контактов составляет 1 мм, монтаж осуществляется пайкой в объемном исполнении.

Конструкция и применение

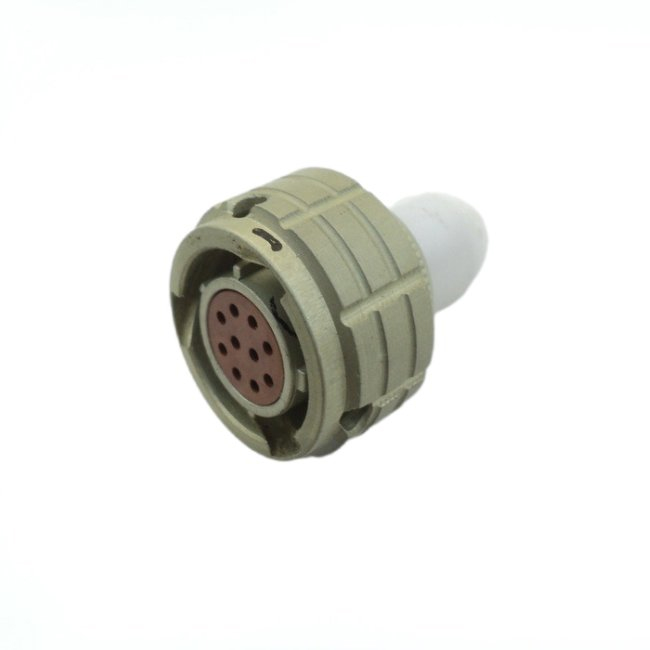

Это кабельная розетка (Р — розетка) с конструктивным исполнением 13 (вероятно, прямой кожух для кабельного монтажа), многошпоночной поляризацией и многопозиционной установкой изолятора. Предназначена для работы с постоянным, переменным током (до 3 МГц) и импульсными сигналами в цепях, включая условия от -60°C до +85°C, пониженное давление до 13 кПа и вибрации до 5000 Гц. Сочленение байонетное, количество циклов соединения-расчленения — до 250, срок службы — 15 лет. +3

Условия эксплуатации

Соединитель выдерживает механические удары до 1471 м/с², имеет высокое сопротивление изоляции (не менее 1000–5000 МОм) и герметичность (утечка воздуха не более 0,01 л/ч при перепаде 98 кПа). Используется во внутренних монтажах электроники, включая промышленное и специальное оборудование. +3
