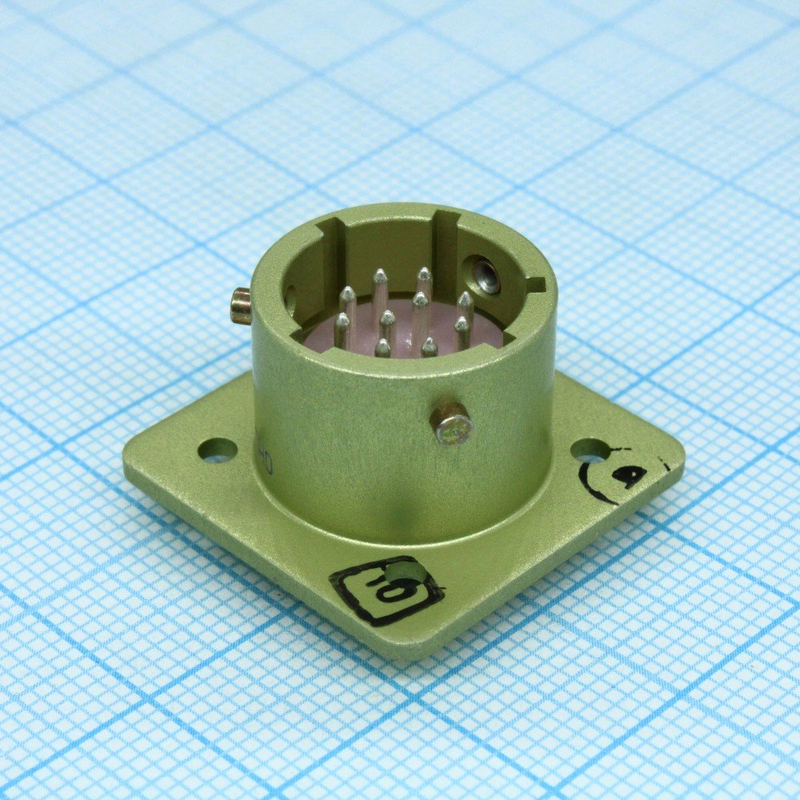

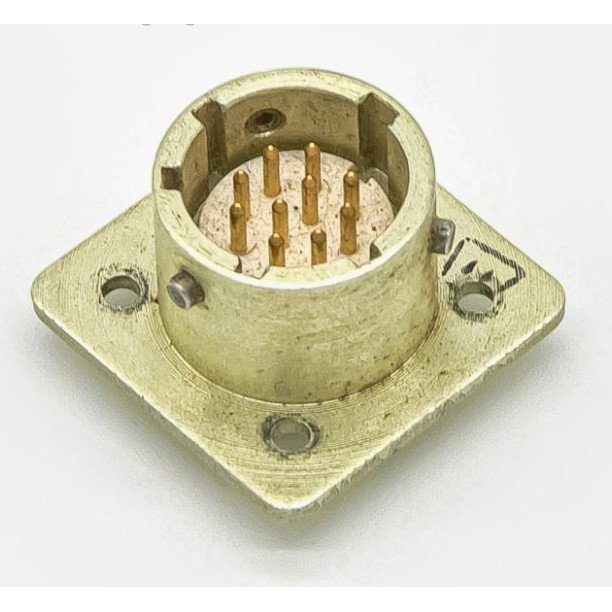

ОНЦ-БС-1-10/14-В1-3-В (2015 г.) — это соединитель, который применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он изготавливается для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

Этот соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки, и имеет многошпоночную поляризацию и многопозиционную установку изоляторов (от 3 до 20 позиций), защищающую от несанкционированного сочленения. Сочленение соединителей — байонетное. вилки изготавливаются, розетки — с прямым пластмассовым кожухом.

Расшифровка условного обозначения ОНЦ-БС-1-10/14-В1-3-В :

• ОНЦ-БС — тип соединителя

• 1 — покрытие контактов: 1 – серебро, 2 — золото

• 10 — количество контактов

• 14 — условный диаметр корпуса

• В — вилка

• 1 — конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом

• 3 — многопозиционная поляризация

• В — всеклиматическое исполнение

Технические характеристики :

• Тип контактов: штырь

• Сопротивление контактов: не более 0.005 Ом

• Рабочее напряжение: 250 В

• Сопротивление изолятора: не менее 1000 МОм

• Количество сочленений – расчленений: 250

• Минимальная наработка: 15000 часов

• Срок сохраняемости: 15 лет
