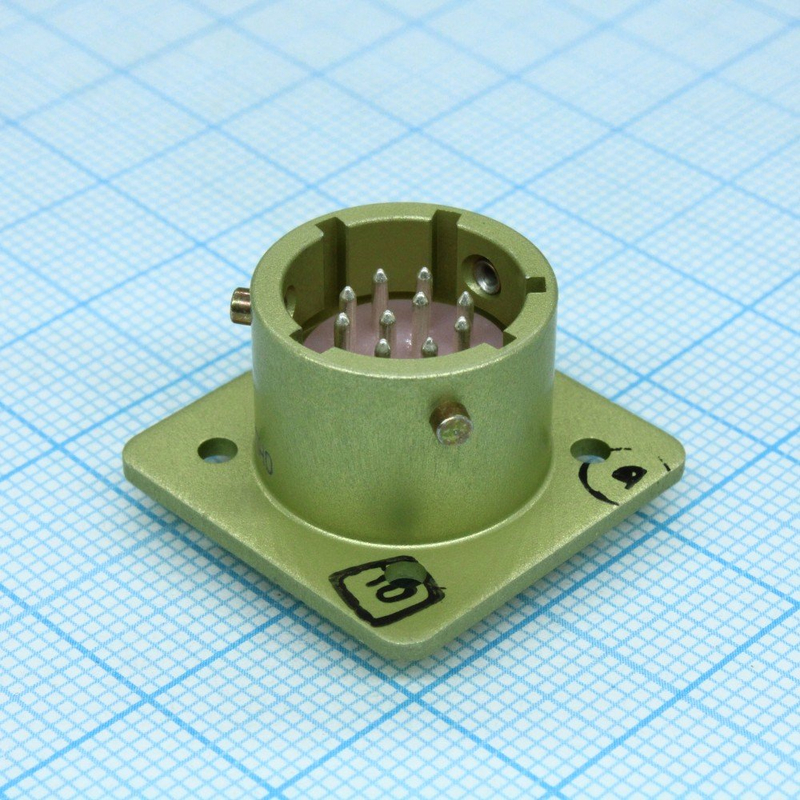

ОНЦ-БС-1-10/14-В1-1-В (2015 г.) — это субминиатюрный цилиндрический низкочастотный соединитель байонетного типа, предназначенный для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных токов.

Основные характеристики

Соединитель имеет 10 контактов, условный диаметр корпуса 14 мм и покрытие контактов серебром (возможно золото). Максимальное рабочее напряжение — 250 В, токовая нагрузка на контакт — 3 А (максимум 4 А на одиночный контакт, суммарно до 30 А на соединитель). Сопротивление контактов не превышает 5 мОм, изоляции — не менее 5000 МОм в нормальных условиях. +4

Конструкция

Это приборная вилка без кожуха (герметичная), сочетаемая с кабельной розеткой с прямым пластмассовым кожухом. Многопозиционная поляризация и изоляторы защищают от неправильного соединения. Габариты — около 24×24×16,4 мм.

Условия эксплуатации

Рабочий диапазон температур — от -60 °C до +85 °C, всеклиматическое исполнение. Выдерживает вибрацию до 5000 Гц (ускорение 200 м/с²), удары до 10000 м/с² (однократные), пониженное давление 1,3·10⁻⁴ Па и влажность до 98% при +35 °C. Наработка — минимум 15000 часов, число соединений-расчленений — 250, срок хранения — 15 лет.
