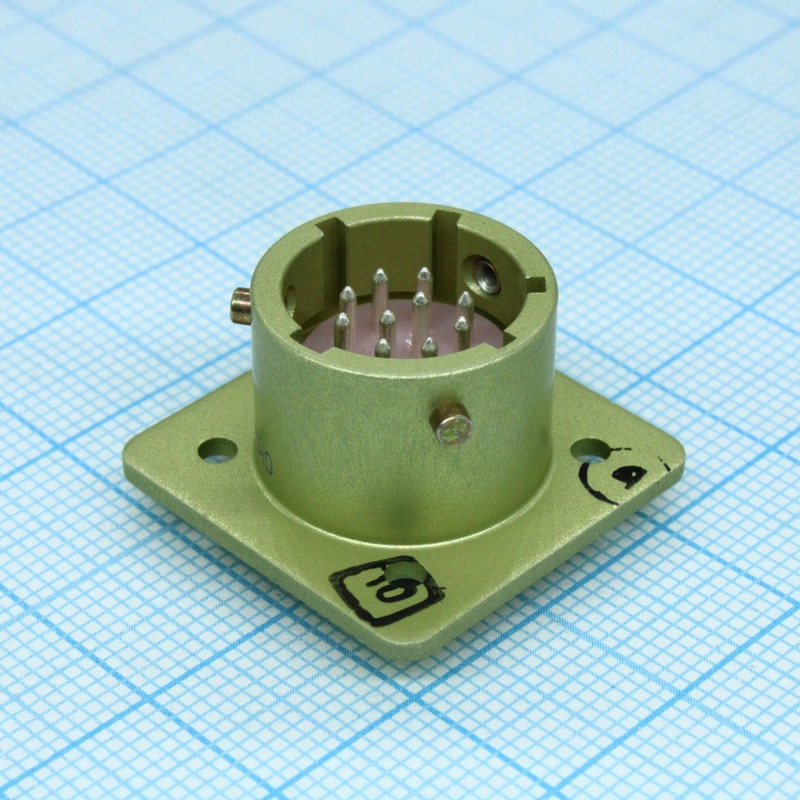

ОНЦ-БС-1-10/14-В1-2-В — это соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он изготавливается для внутреннего монтажа во всеклиматическом исполнении.

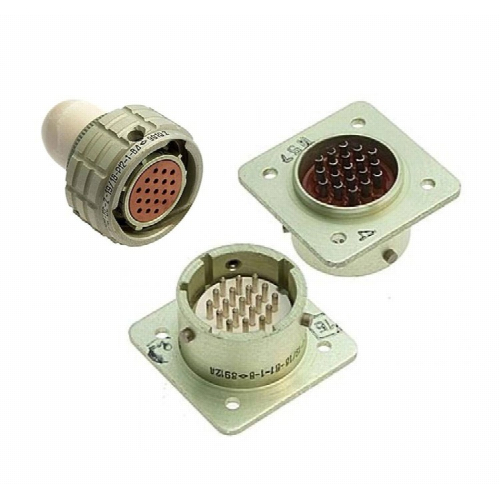

Этот соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение соединителей — байонетное.

Обозначение ОНЦ-БС-1-10/14-В1-2-В расшифровывается следующим образом :

• ОНЦ-БС — тип соединителя.

• 1 — покрытие контактов: серебро.

• 10 — количество контактов.

• 14 — условный диаметр корпуса.

• В — вилка.

• 2 — многопозиционная поляризация.

• В — всеклиматическое исполнение.

Технические характеристики ОНЦ-БС-1-10/14-В1-2-В :

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм.

• Максимальное рабочее напряжение (амплитудное значение): 250 В.

• Максимальный ток на одиночный контакт: 1,5...3,7 А.

• Количество сочленений – расчленений: 250.

• Минимальная наработка: 15000 часов.

• Срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60 °C до +125 °C.
