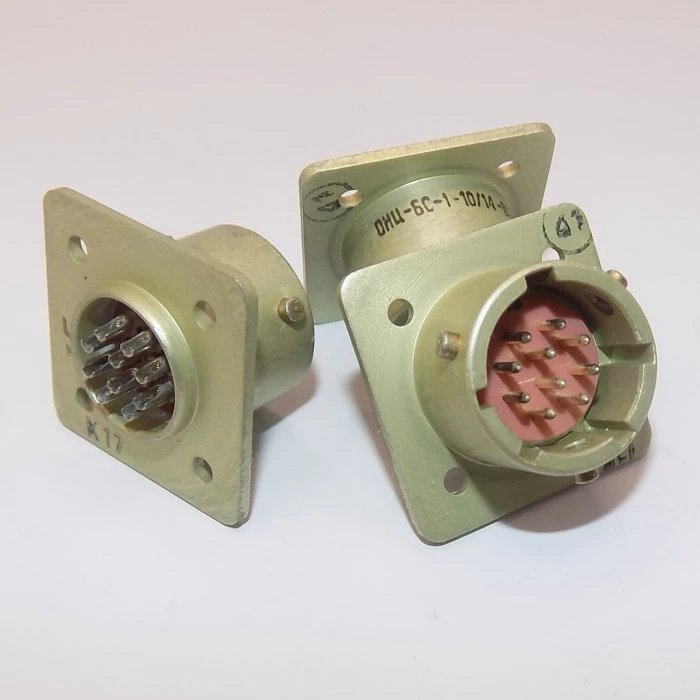

ОНЦ-БС-1-10/14-В1-1-В – это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа.

Основные характеристики

• Тип соединителя: Субминиатюрный, цилиндрический, низкочастотный.
• Назначение: Соединение и разъединение электрических цепей.
• Типы рабочих токов: Постоянный, переменный (частотой до 3 МГц), импульсный.
• Тип монтажа: Внутренний.
• Конструкция: Состоит из герметичной приборной вилки и негерметичной кабельной розетки.
• Исполнение розетки: С прямым пластмассовым кожухом.
• Механизм сочленения: Байонетный.
• Покрытие контактов (для данной модели): Серебро.
• Вид контакта (для данной модели): Вилка (штырь).
• Конструктивное исполнение (для данной модели): Приборная вилка.
• Поляризация: Многопозиционная.
• Климатическое исполнение: Всеклиматическое (В).

Расшифровка условного обозначения ОНЦ-БС-1-10/14-В1-1-В

• ОНЦ-БС – тип соединителя (низкочастотный цилиндрический)
• 1 – покрытие контактов (серебро)
• 10 – количество контактов
• 14 – условный размер корпуса
• В – вид контакта вилка
• 1 – конструктивное исполнение (приборная вилка)
• 1 – многопозиционная поляризация
• В – всеклиматическое исполнение

Технические параметры соединителей ОНЦ-БС-1

• Общее количество контактов: 4, 7, 10, 19, 32, 50
• Максимальный ток на одиночный контакт: 1,5...3,7 А
• Максимальное рабочее напряжение: 250 В
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции в нормальных климатических условиях: не менее 1000 МОм
• Емкость между любыми соседними контактами: не более 5 пФ
• Диапазон частот синусоидальной вибрации: 1...5000 Гц
• Ускорение синусоидальной вибрации: 200 м/с²
• Ускорение механического удара одиночного действия: 10000 м/с²
• Ускорение механического удара многократного действия: 1471 м/с²
• Пониженное атмосферное давление: 1,3·10⁻⁴ Па
• Повышенная относительная влажность воздуха при температуре +35 °С: 98%
• Рабочая температура окружающей среды: от -60 до +85 °C
• Минимальная наработка: 15000 часов
• Количество сочленений-расчленений: 250
• Срок сохраняемости: 15 лет

Области применения

• Электронная аппаратура специального назначения.
• Электронная аппаратура общего назначения.
