ОНЦ-БС-1-4-10Р12-1В
Цена: ПОД ЗАКАЗ
Техническое описание:
ОНЦ-БС-1-4-10Р12-1В

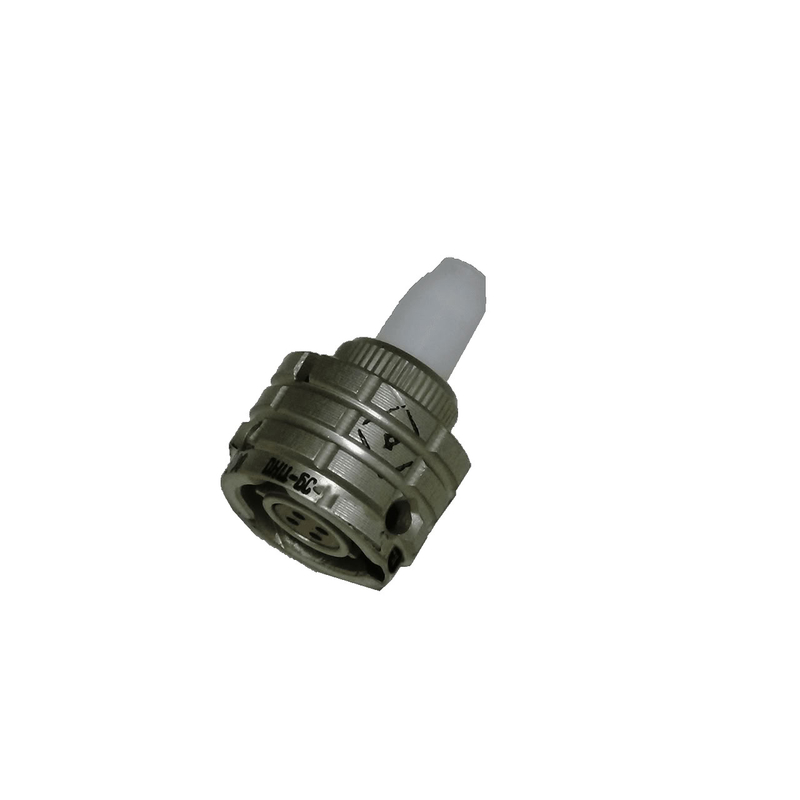

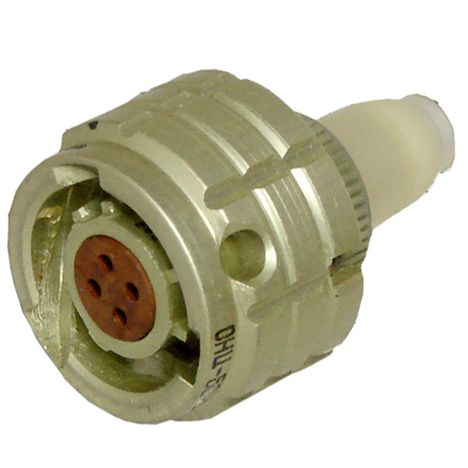

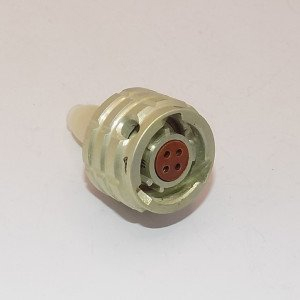

ОНЦ-БС-1-4-10Р12-1В (точнее, ОНЦ-БС-1-4/10-Р12-1-В) — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1.
Основные характеристики
Она имеет 4 контакта диаметром 1 мм, выполненных из латуни с серебряным покрытием, и предназначена для пайки. Условный размер корпуса — 10 мм, максимальное рабочее напряжение — 250 В (амплитудное), ток на контакт — до 3,7 А, суммарный на соединитель — до 15 А. Сопротивление контактов не превышает 5 мОм, изоляции — не менее 1000–5000 МОм.
Конструкция и материалы
Корпус из алюминиевого сплава с анодированным покрытием (светло-зеленый цвет), прямой патрубок, многошпоночная поляризация для надежного соединения. Изолятор — карболит коричневого цвета, габариты около 20×30 мм, масса примерно 8,85 г. Метод сочленения — байонетный, без герметичности и уплотнительной втулки.
Условия эксплуатации
Работает в диапазоне температур от -60 до +85 °C, при влажности до 98% (при +35 °C) и атмосферном давлении от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (20 g), акустические шумы до 170 дБ, удары до 1000 g. Ресурс: 250 соединений-расчленений, наработка не менее 15 000 часов.
Сочетается с блочными вилками ОНЦ-БС-1, применяется в электрических цепях постоянного, переменного и импульсного тока.
ОНЦ-БС-1-4-10Р12-1В
ОНЦ-БС-1-4-10Р12-1В (точнее, ОНЦ-БС-1-4/10-Р12-1-В) — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1.
Основные характеристики
Она имеет 4 контакта диаметром 1 мм, выполненных из латуни с серебряным покрытием, и предназначена для пайки. Условный размер корпуса — 10 мм, максимальное рабочее напряжение — 250 В (амплитудное), ток на контакт — до 3,7 А, суммарный на соединитель — до 15 А. Сопротивление контактов не превышает 5 мОм, изоляции — не менее 1000–5000 МОм.
Конструкция и материалы
Корпус из алюминиевого сплава с анодированным покрытием (светло-зеленый цвет), прямой патрубок, многошпоночная поляризация для надежного соединения. Изолятор — карболит коричневого цвета, габариты около 20×30 мм, масса примерно 8,85 г. Метод сочленения — байонетный, без герметичности и уплотнительной втулки.
Условия эксплуатации
Работает в диапазоне температур от -60 до +85 °C, при влажности до 98% (при +35 °C) и атмосферном давлении от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (20 g), акустические шумы до 170 дБ, удары до 1000 g. Ресурс: 250 соединений-расчленений, наработка не менее 15 000 часов.
Сочетается с блочными вилками ОНЦ-БС-1, применяется в электрических цепях постоянного, переменного и импульсного тока.
