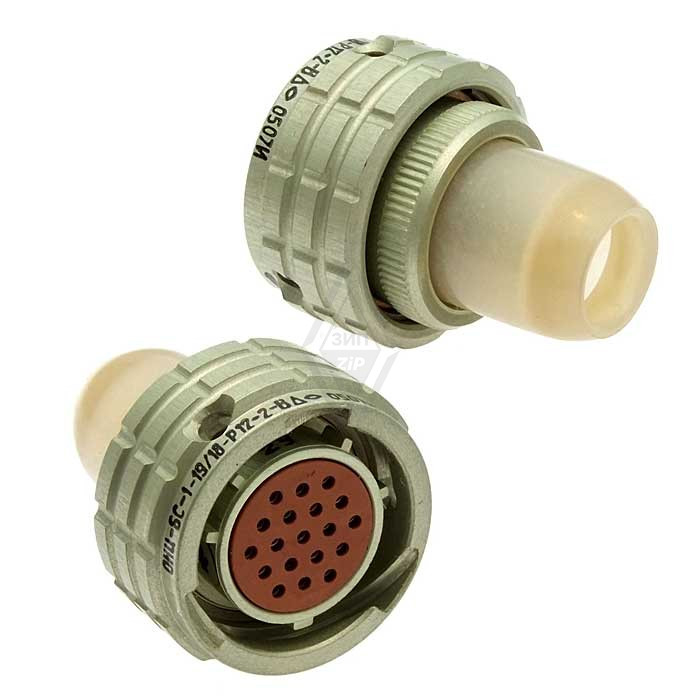

ОНЦ-БС-1-19/18-Р12-2-В – это субминиатюрный цилиндрический низкочастотный соединитель для внутреннего монтажа. Он используется для соединения и разъединения электрических цепей в электронной аппаратуре общего и специального назначения.

Этот соединитель предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Расшифровка условного обозначения ОНЦ-БС-1-19/18-Р12-2-В :

• ОНЦ-БС – тип соединителя, цилиндрический низкочастотный соединитель.

• 1 – покрытие контактов: серебро.

• 19 – количество контактов.

• 18 – условный диаметр корпуса.

• Р – часть соединителя: розетка.

• 12 – конструктивное исполнение: кабельная розетка с прямым кожухом.

• 2 – многопозиционная поляризация.

• В – всеклиматическое исполнение.

Технические характеристики :

• Количество контактов: 19

• Условный размер корпуса: 18 мм

• Рабочая токовая нагрузка на каждый контакт: 2,1 А

• Максимальная токовая нагрузка: на одиночный контакт – 4 А, суммарная на соединитель – 40 А

• Покрытие контактов: серебро

• Максимальное рабочее напряжение (амплитудное значение): 250 В

• Сопротивление контактов: не более 5 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см2): не более 0,01 л/ч

• Количество сочленений-расчленений: 250

• Минимальная наработка изделия: 15 000 ч

• Срок сохраняемости: 15 лет

• Вид сочленения: байонетный

• Способ монтажа: объемный, пайкой

• Температура окружающего воздуха: от -60°С до +85°С

Соединители ОНЦ-БС-1(2) состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа, имеют многошпоночную поляризацию корпусов, защищающую от несанкционированного сочленения. Сочленение соединителей – байонетное.
