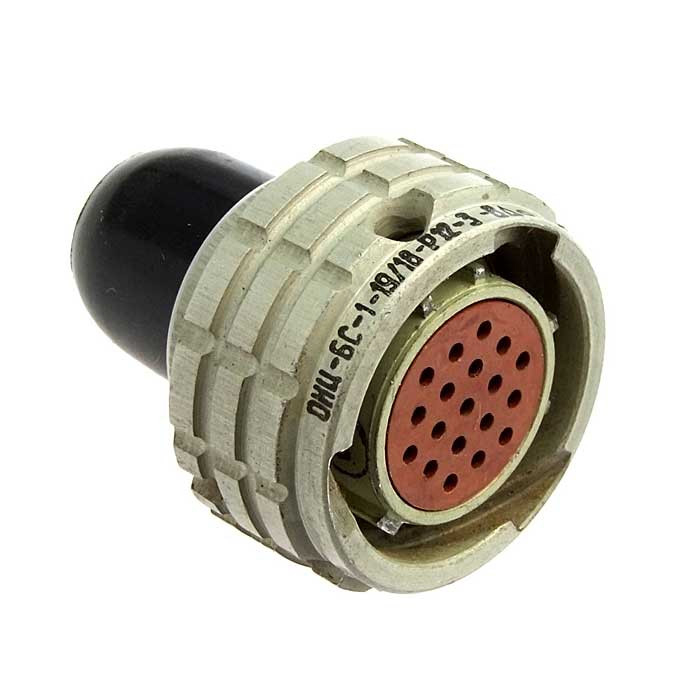

ОНЦ-БС-1-19/18-Р12-3-В – это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Общие сведения

• Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа.

• Сочленение соединителей – байонетное.

• Изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030ТУ (АШДК434410.088ТУ).

• Имеют многошпоночную поляризацию корпусов, защищающую от несанкционированного сочленения.

• вилки изготавливаются, розетки с прямым пластмассовым кожухом.

Технические характеристики :

• Количество контактов: 19

• Условный размер корпуса: 18 мм

• Рабочая токовая нагрузка на каждый контакт: 2,1 А

• Максимальная токовая нагрузка: на одиночный контакт – 4 А; суммарная на соединитель – 40 А

• Покрытие контактов: серебро

• Максимальное рабочее напряжение (амплитудное значение): 250 В

• Сопротивление контактов: не более 5 мОм

• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм

• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см2): не более 0,01 л/ч

• Количество сочленений-расчленений: 250

• Минимальная наработка изделия: 15 000 ч

• Срок сохраняемости: 15 лет

• Вид сочленения: байонетный

• Способ монтажа: объемный, пайкой

• Температура окружающего воздуха: от -60° С до +85° С

Расшифровка условного обозначения :

• ОНЦ-БС – тип соединителя

• 1 – покрытие контактов: 1 – серебро, 2 – золото

• 19 – количество контактов

• 18 – условный диаметр корпуса

• Р – часть соединителя: В – вилка, Р – розетка

• 12 – конструктивное исполнение: 1 – вилка приборная, 12 – розетка кабельная с прямым кожухом

• 3 – многопозиционная поляризация

• В – всеклиматическое исполнение

Производитель гарантирует, что соединитель ОНЦ-БС-1-19/18-Р12-3-В соответствует всем требованиям технических условий при соблюдении потребителем правил эксплуатации, хранения и транспортировки, установленных в эксплуатационной документации.
