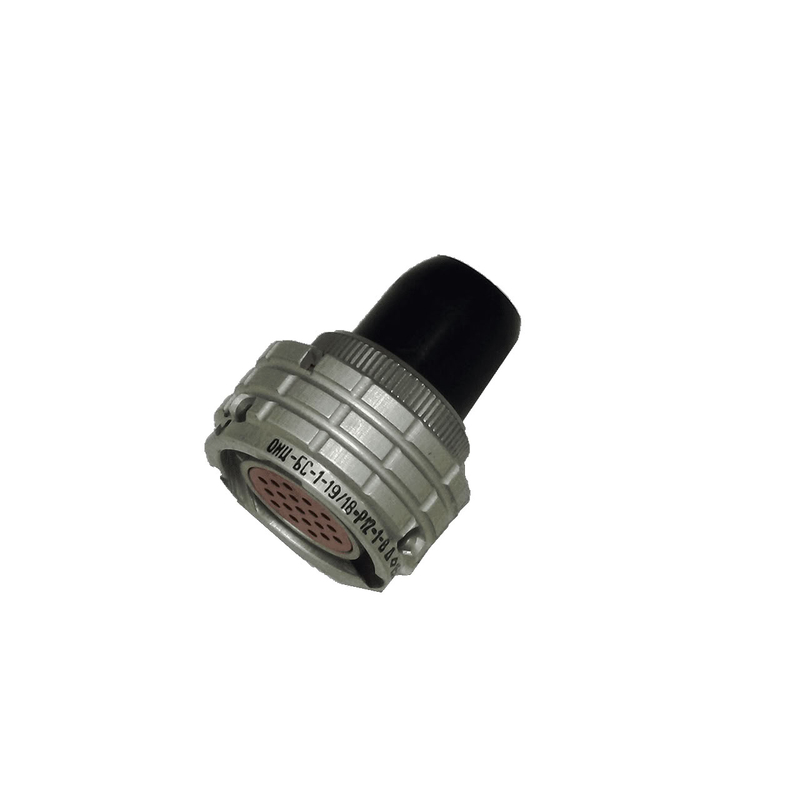

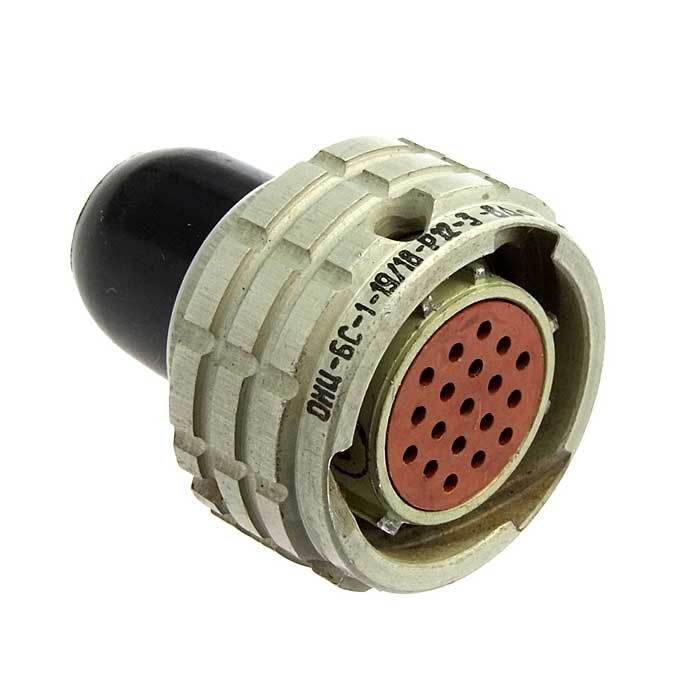

ОНЦ-БС-1-19/18-Р12-3-В — это розетка. Судя по доступной информации, она производилась в разные годы, включая 2010, 2011, 2015 и 2012.

Характеристики

• Тип соединителя: Цилиндрический низкочастотный разъем.
• Тип сочленения: Байонетное. Обеспечивает быструю и надежную фиксацию, устойчивость к вибрациям и ударам, что важно для применения в условиях повышенных механических нагрузок.
• Количество контактов: 19. Предназначен для передачи множества сигналов или комбинации питания и сигналов.
• Тип контактов: Розетка (гнездовые контакты).
• Монтаж: Предназначена для монтажа на панель (приборная розетка), что позволяет устанавливать ее на корпус оборудования, приборную панель или шасси.
• Рабочее напряжение: Типично для серии ОНЦ-БС, может достигать до 700 В (переменного тока) или аналогичных значений для постоянного тока.
• Рабочий ток: Типично для серии ОНЦ-БС, может варьироваться от 1 до 25 А на контакт, в зависимости от диаметра контакта. Для 19-контактных разъемов обычно используются контакты, рассчитанные на ток до 5-10 А.
• Рабочая частота: Предназначен для работы в низкочастотных цепях, обычно до 3 МГц.
• Материал корпуса: Корпус изготавливается из алюминиевого сплава с защитным покрытием (например, никелирование или кадмирование), обеспечивающим коррозионную стойкость и электропроводность.
• Материал изолятора: Термореактивная пластмасса, обеспечивающая хорошие диэлектрические свойства и механическую прочность.
• Климатическое исполнение: "В" (всеклиматическое). Это означает работоспособность в широком диапазоне температур (например, от -60°C до +100°C), при высокой влажности, в условиях пыли и повышенной вибрации, а также устойчивость к воздействиям соляного тумана и плесневых грибов. Обеспечивает герметичность.
• Износостойкость: Рассчитан на большое количество циклов сочленения-расчленения (обычно сотни или тысячи циклов).

Применение

• Промышленная автоматизация: Подключение датчиков, исполнительных механизмов, панелей управления, систем контроля и измерения, робототехники.
• Измерительное и испытательное оборудование: Для соединения блоков и приборов в лабораторных, промышленных и полевых условиях, где требуется надежное и быстроразъемное соединение.
• Транспорт: В железнодорожном транспорте (системы сигнализации, управления локомотивами и вагонами), а также в специализированной дорожной и строительной технике.
• Военная и специальная техника: В системах связи, управления, радиолокации, навигации и других бортовых и наземных комплексах, где требуются разъемы с высокой надежностью и устойчивостью к жестким условиям эксплуатации.
• Радиотехническое и электронное оборудование: Для обеспечения электропитания, передачи аналоговых и цифровых низкочастотных сигналов в различной аппаратуре.
• Энергетика: В системах управления и контроля электрооборудования, автоматики подстанций и других объектов.
