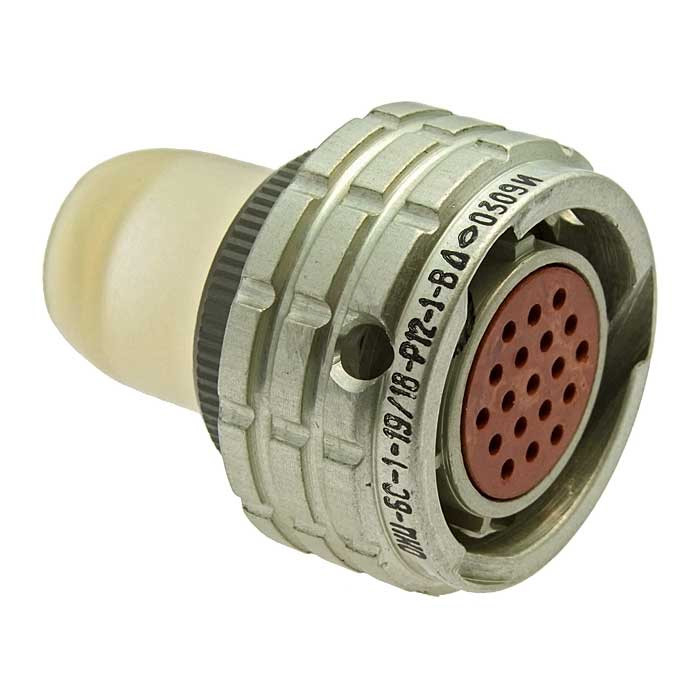

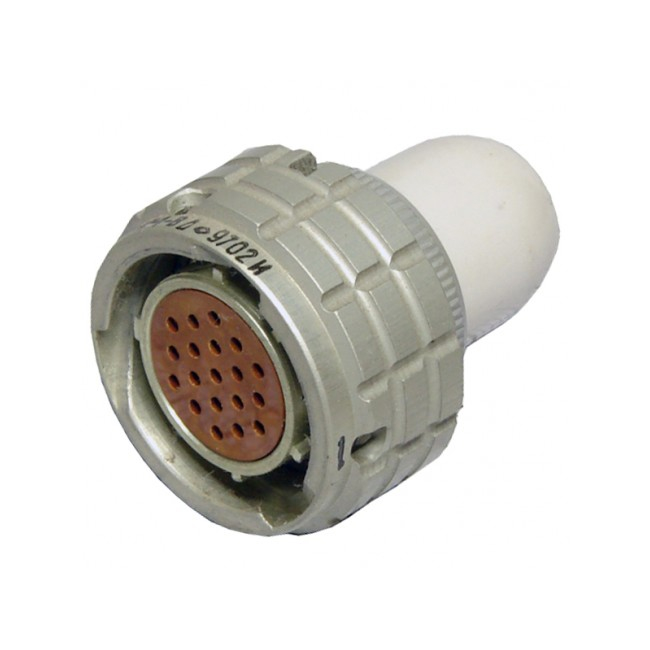

Соединитель ОНЦ-БС-2-19/18-Р12-1-В представляет собой цилиндрический низкочастотный разъем, предназначенный для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать его для внутреннего монтажа в различных устройствах.

Технические характеристики:

• Количество контактов : 19.

• Условный размер корпуса : 18 мм.

• Рабочая токовая нагрузка на каждый контакт : 2,1 А.

• Максимальная токовая нагрузка : на одиночный контакт — 4 А; суммарная на соединитель — 40 А.

• Покрытие контактов : золото.

• Максимальное рабочее напряжение (амплитудное значение) : 250 В.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях : не менее 5000 МОм.

• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см2) : не более 0,01 л/ч.

• Количество сочленений-расчленений : 250.

• Минимальная наработка изделия : 15 000 ч.

• Срок сохраняемости : 15 лет.

• Вид сочленения : байонетный.

• Способ монтажа : объемный, пайкой.

• Температура окружающего воздуха : от -60° С до +85° С.

Применение:

Соединители типа ОНЦ-БС-2 широко используются в различных электро-, радио- и контрольно-измерительных приборах благодаря своей надежности и универсальности.

Условное обозначение:

• ОНЦ-БС — тип соединителя.

• 2 — покрытие контактов (золото).

• 19 — количество контактов.

• 18 — условный размер корпуса.

• Р12 — кабельная розетка с кожухом.

• 1 — многопозиционная поляризация.

• В — всеклиматическое исполнение.
