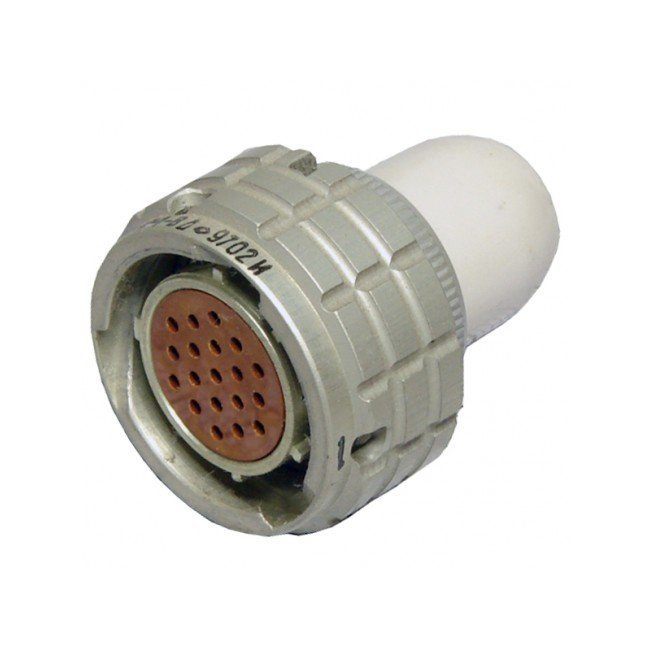

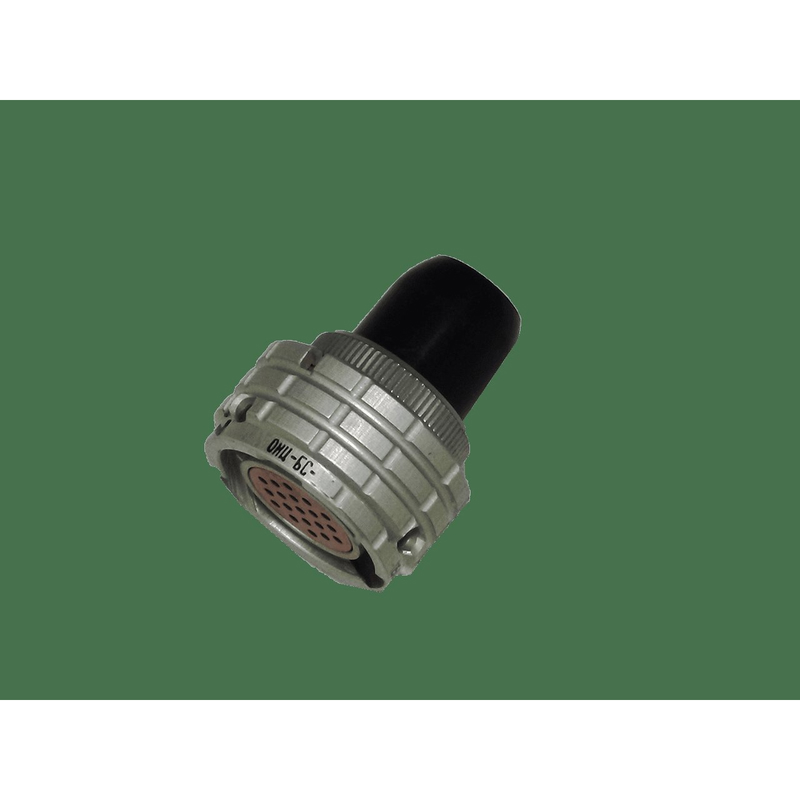

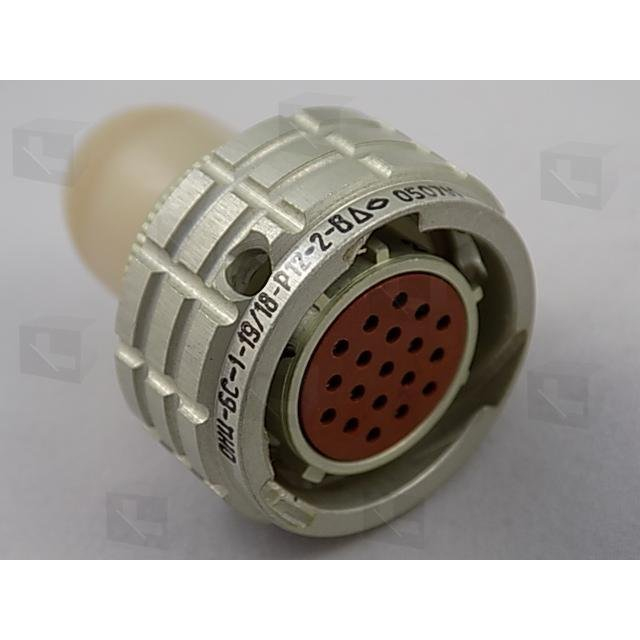

ОНЦ-БС-1-19/18-Р12-3В от Элекон — это кабельная розетка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1, предназначенная для коммутации электрических цепей постоянного, переменного тока (до 3 кГц) и импульсных сигналов.

Основные характеристики

Соединители этой серии имеют герметичную приборную вилку и негерметичную кабельную розетку с прямым пластмассовым кожухом, многошпоночную поляризацию и многопозиционную установку изоляторов (от 3 до 20 позиций) для защиты от неправильного соединения.
Модель обладает 19 контактами диаметром 1 мм, корпусом условного размера 18 мм из алюминиевого сплава с анодированным покрытием (светло-серый цвет), материалом контактов — латунь, изолятор — карболит коричневого цвета.
Габариты: диаметр 27 мм, высота 33 мм; монтаж электрический — пайка, механический — объемный.

Технические параметры

Рабочий ток на контакт — до 2,1 А (максимум 4 А на одиночный, суммарно до 40 А на разъем), напряжение — до 250 В (амплитудное).
Сопротивление контактов — не более 5 мОм, изоляции — не менее 1000–5000 МОм в нормальных условиях; ресурс — 250 сочленений, наработка 15 000 часов.
Климатическое исполнение В (всеклиматическое): от -60 до +85 °C, влажность 98% при +35 °C, давление от 1,34×10⁻¹⁰ до 50,6×10⁴ Па; срок хранения — 15 лет.

Применение и особенности

Сочленение байонетное, для внутреннего монтажа; устойчивы к вибрации, ударам (0,1–2 мс) и предназначены для эксплуатации в широком диапазоне условий.
Производитель — Элекон (Россия), соответствует ТУ бР0.364.030; аналогичные серии — ONC-BS.
