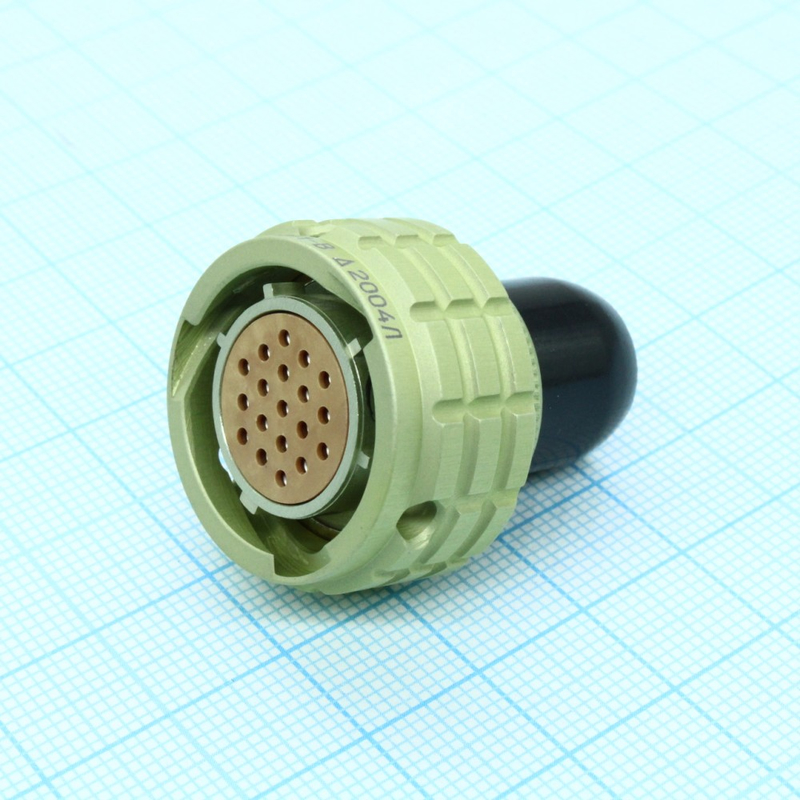

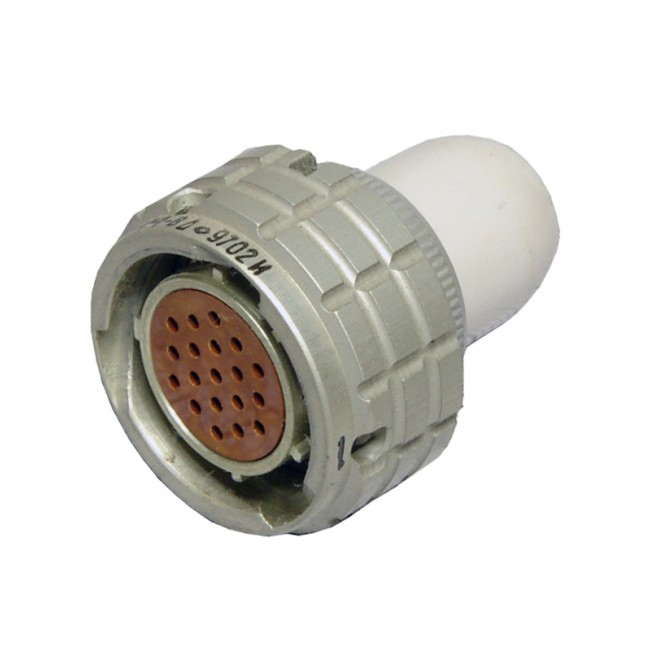

ОНЦ-БС-1-19/18-Р12-1-В "5" — это высоконадежный цилиндрический электрический соединитель (разъем) общего назначения, предназначенный для коммутации электрических цепей постоянного и переменного тока. Часто встречается в объявлениях о продаже радиодеталей и электронных компонентов, с различными годами выпуска, например, 2010, 2016 и 2014.

Характеристики

• Тип: Цилиндрический, многоконтактный, негерметичный электрический соединитель. Обозначение "ОНЦ" указывает на обтекаемый негерметичный цилиндрический корпус.
• Конструкция: Разработан для обеспечения надежного соединения в условиях вибрации, ударов и механических нагрузок. "БС" может указывать на быстросъемное или байонетное сочленение, обеспечивающее быстрое подключение и отключение.
• Количество контактов: 19 контактов. Это означает, что разъем рассчитан на подключение 19 отдельных проводников.
• Тип контакта: "Р" в обозначении "Р12" указывает на тип "розетка" (receptacle), то есть часть разъема с гнездовыми контактами, предназначенная для установки на панель или в качестве кабельной части.
• Размер корпуса: Число "12" после "Р" обозначает типоразмер корпуса соединителя, влияющий на его габариты и совместимость.
• Материалы: Корпус, как правило, изготавливается из легких и прочных алюминиевых сплавов с различными видами защитных покрытий (например, никель, кадмий) для устойчивости к коррозии и улучшения электромагнитной совместимости. Контакты изготавливаются из медных сплавов с покрытием золотом или серебром для обеспечения низкого переходного сопротивления и долговечности.
• Защита: Буква "В" в конце обозначения (ОНЦ-БС-1-19/18-Р12-1-В) традиционно указывает на всеклиматическое исполнение, что подразумевает устойчивость к широкому диапазону температур, повышенной влажности и другим атмосферным факторам. Обеспечивает защиту от пыли и брызг воды, но не является герметичным.
• Надежность: Обладает высокой устойчивостью к механическим воздействиям, вибрации и способен выдерживать множество циклов сочленения-расчленения.

Применение

Соединители серии ОНЦ-БС-1-19/18-Р12-1-В широко используются в различных отраслях, где требуется высокая надежность электрических соединений, устойчивость к внешним воздействиям и возможность частой коммутации. Основные сферы применения включают:

• Военная и специальная техника: Авиация (бортовое оборудование, системы управления), наземная военная техника, радиолокационные станции, системы связи и навигации, где критична работа в экстремальных условиях.
• Промышленное оборудование: Станки с числовым программным управлением (ЧПУ), робототехника, конвейерные системы, измерительное и испытательное оборудование, где требуется передача многочисленных сигналов управления и данных в условиях промышленных помех и механических нагрузок.
• Транспорт: Железнодорожный подвижной состав, специализированные автомобили (карьерная, строительная техника), морской и речной транспорт (корабельное оборудование, навигационные системы).
• Телекоммуникационное оборудование: Аппаратура для передачи данных и сигналов в полевых условиях или на стационарных объектах с повышенными требованиями к надежности.
• Энергетика: Системы автоматизации и контроля в энергетических установках.
