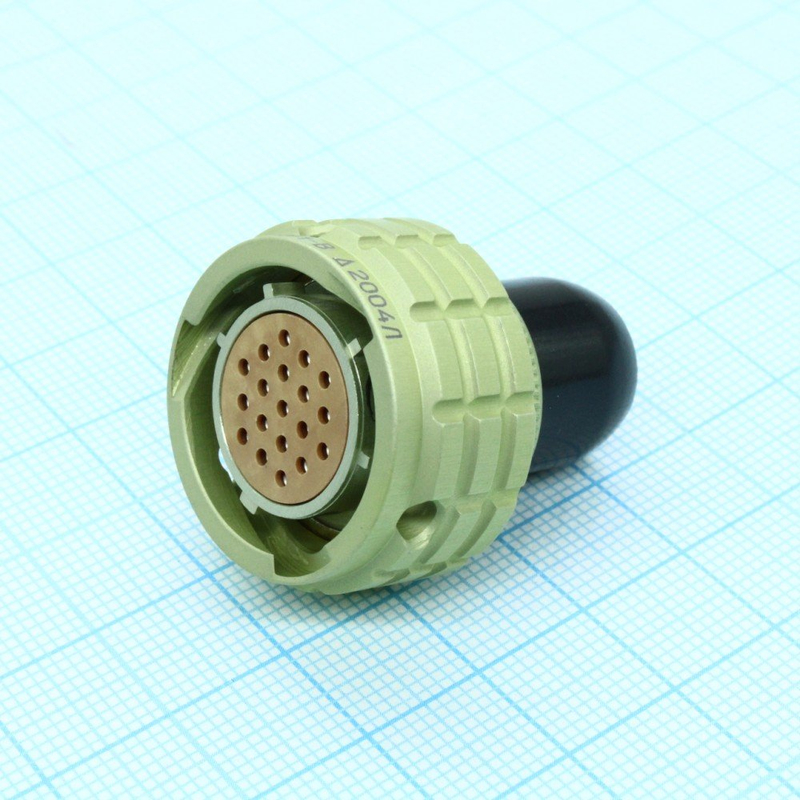

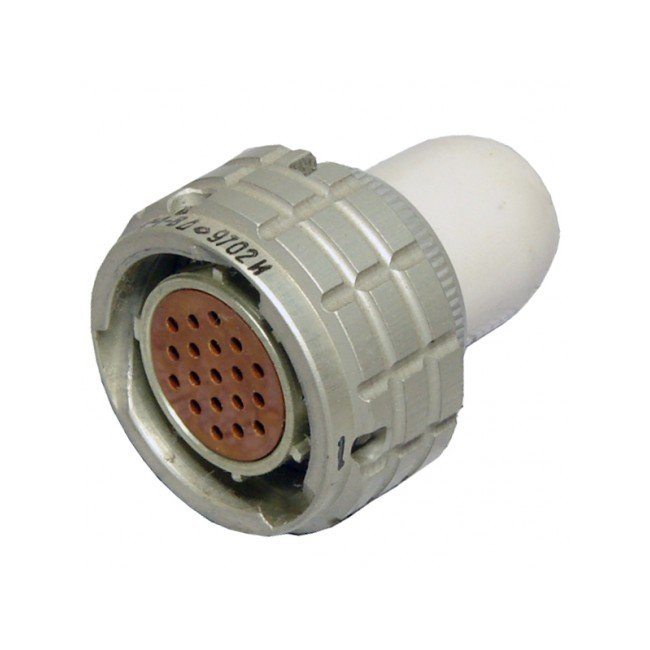

ОНЦ‑БС‑1‑19/18‑Р12‑1‑В «ОТК» — это низкочастотный цилиндрический кабельный соединитель (розетка) от завода «Элекон», относящийся к серии ОНЦ‑БС, предназначенной для коммутации электрических цепей постоянного, переменного (до примерно 3 МГц) и импульсного токов во встроенных монтажах аппаратуры.

• Предназначен для внутреннего монтажа в радиоэлектронной и измерительной аппаратуре, в том числе всеклиматического исполнения.

• Используется для коммутации цепей питания, сигналов и управляющих цепей в стационарных и мобильных устройствах, где требуется надежный байонетный разъем с относительно высокой плотностью контактов.

• Обозначение «ОНЦ‑БС» указывает на низкочастотный цилиндрический соединитель с байонетным соединением, а «ОНЦ‑БС‑1» — на конкретное конструктивное семейство.

• Кодировка «1‑19/18‑Р12‑1‑В» означает, что это розетка на 19 контактов, с условным размером корпуса 18 мм, с прямым пластмассовым кожухом, с многошпоночной поляризацией корпуса и многопозиционной установкой изоляторов, что исключает ошибочное сочленение.

• Количество контактов: 19, с покрытием контактов серебром (возможны и золотые варианты, но в данном исполнении чаще указывают серебро).

• Рабочая токовая нагрузка: около 2,1 А на контакт, максимальный ток на одиночный контакт — до 4 А, суммарная нагрузка на весь соединитель — до 40 А.

• Максимальное рабочее напряжение (амплитудное значение): 250 В; сопротивление контактов не более 5 мОм, сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм в зависимости от источника.

• Климатическое исполнение: всеклиматическое, рабочий диапазон температур около −60…+85 °C.

• Вид сочленения: байонетный; допускаемое число сочленений‑расчленений — не менее 250, минимальная наработка — порядка 15 000 часов, срок сохраняемости — до 15 лет при хранении.

• Буква «О» в обозначении обычно относится к исполнению соединителя по ТУ, а «ТК» или «ОТК» указывает на производителя/заказчика (в данном случае — ОТК, совместно с производителем «Элекон»).

• Такие соединители применяются там, где требуется соответствие российским/советским ТУ и сохраняемость характеристик в тяжелых эксплуатационных условиях (промышленные, оборонные, транспортные системы).
