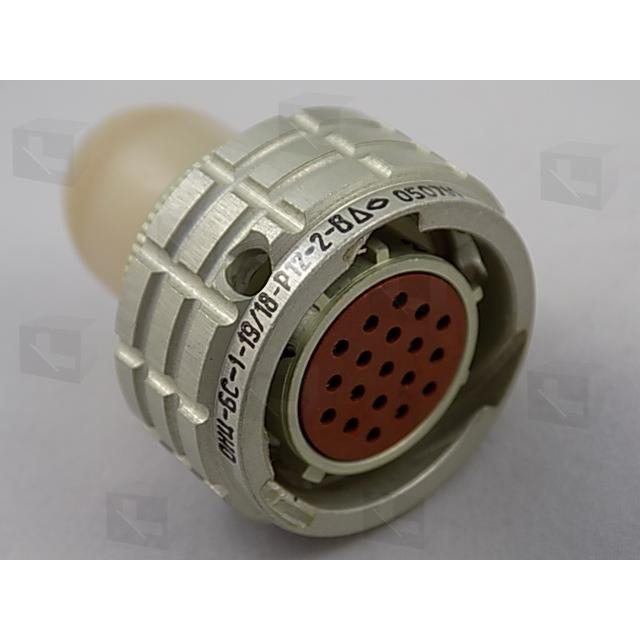

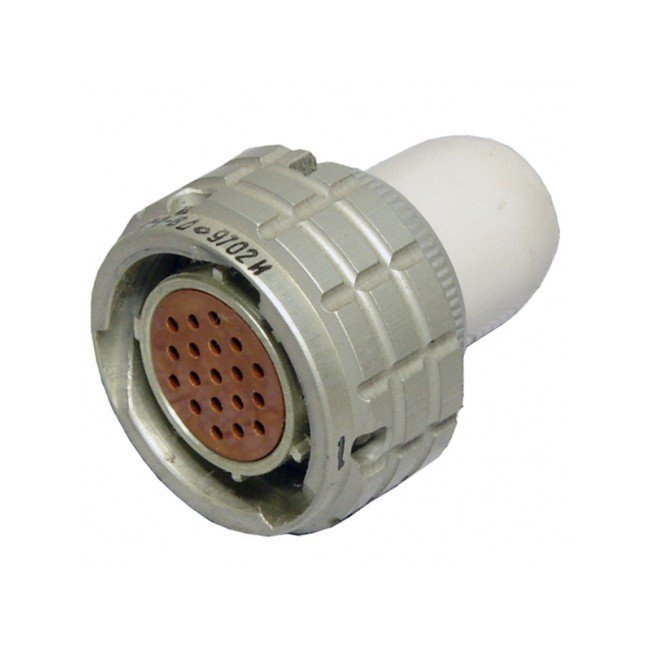

ОНЦ-БС-1-19/18-В1-2-В — это цилиндрический низкочастотный соединитель. Он предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов.

Общая информация :

• Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки для объемного монтажа.

• Они имеют многошпоночную поляризацию корпусов, защищающую от несанкционированного сочленения.

• Сочленение соединителей — байонетное.

• вилки изготавливаются, розетки с прямым пластмассовым кожухом.

• Контакты ОНЦ-БС-1 покрыты серебром.

• Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.030 ТУ.

• Температура окружающего воздуха: от -60° С до +85° С.

• Атмосферное пониженное рабочее давление: 13 кПа.

Расшифровка условного обозначения ОНЦ-БС-1-19/18-Р12-2-В :

• ОНЦ-БС – тип соединителя (соединитель низкочастотный цилиндрический).

• 1 – вид покрытия контактов (серебро).

• 19 – количество контактов (4, 7, 10, 19, 32, 50).

• 18 – условный размер корпуса (10, 12, 14, 18, 22, 27).

• Р – вид контакта (Р – розетка (гнездо)).

• 12 – конструктивное исполнение (12 – кабельная розетка с кожухом).

• 2 – многопозиционная поляризация корпусов (1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20).

• В – всеклиматическое исполнение.

Технические характеристики разъемов типа ОНЦ-БС-1 :

• Количество контактов: 19.

• Условный размер корпуса: 18 мм.

• Рабочая токовая нагрузка на каждый контакт: 2,1 А.

• Максимальная токовая нагрузка: на одиночный контакт – 4 А; суммарная на соединитель – 40 А.

• Покрытие контактов: серебро.

• Максимальное рабочее напряжение (амплитудное значение): 250 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях: не менее 1000/5000 МОм.

• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па: не более 0,01 л/ч.

• Количество сочленений-расчленений: 250.

• Минимальная наработка изделия: 15 000 ч.

• Срок сохраняемости: 15 лет.

• Вид сочленения: байонетный.

• Способ монтажа: объемный, пайкой.
