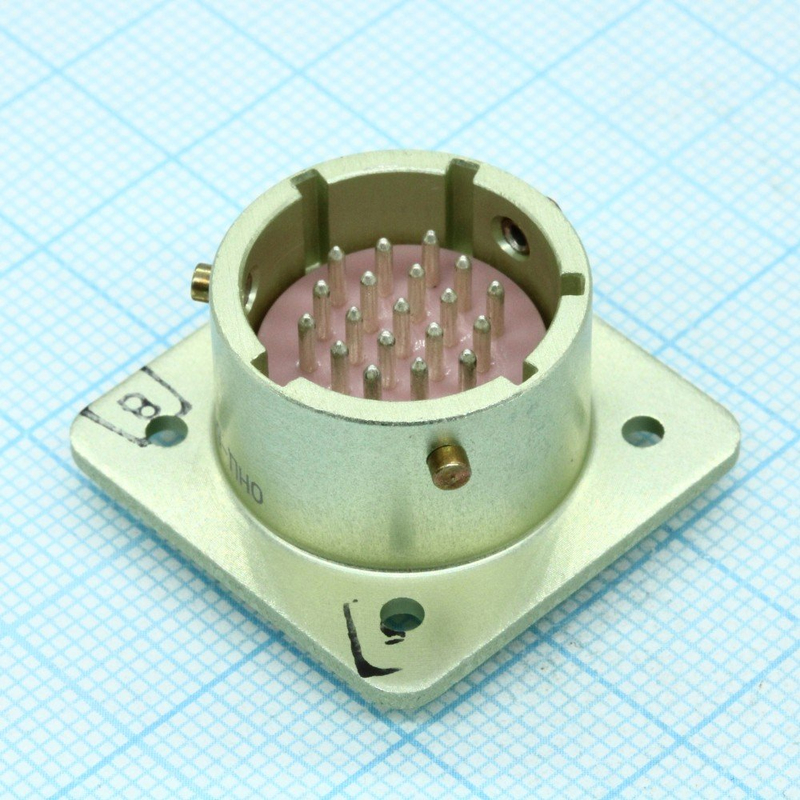

ОНЦ-БС-1-19/18-В1-1В — это приборная вилка цилиндрического низкочастотного соединителя серии ОНЦ-БС-1, предназначенная для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Соединитель имеет 19 контактов с серебряным покрытием (обозначение "1"), условный размер корпуса 18 мм и всеклиматическое исполнение "В". Рабочая токовая нагрузка на контакт — 2,1 А, максимальная на одиночный контакт — 4 А, суммарная на соединитель — 40 А; рабочее напряжение до 250 В (амплитудное). Сопротивление контактов не превышает 5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.

Конструкция и применение

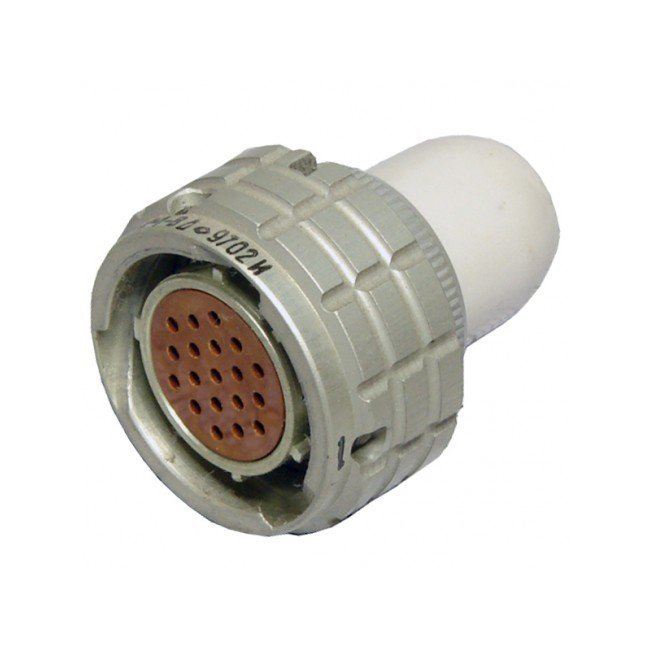

Сочленение байонетное, вилка без кожуха, розетка с прямым пластмассовым кожухом; монтаж — объемный методом пайки для внутреннего установки. Работает при температурах от -60°C до +85°C, повышенной влажности до 98% при +35°C, пониженном давлении до 13 кПа и вибрации 1–5000 Гц. Ресурс — 250 сочленений или 15000 часов. +4

Условное обозначение

• ОНЦ-БС: тип — низкочастотный цилиндрический.

• 1: серебро на контактах.

• 19/18: 19 контактов, корпус 18 мм.

• В1-1В: всеклиматическое, многопозиционная поляризация.
