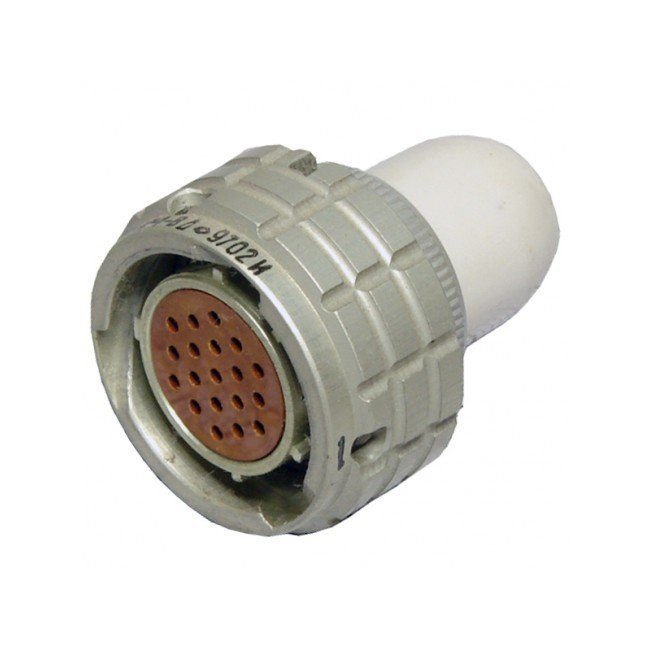

ОНЦ-БС-1-19/18-В1-3-В — это герметичная приборная вилка блочного типа, относящаяся к цилиндрическим низкочастотным соединителям ОНЦ-БС-1. Она предназначена для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов, с байонетным соединением и многошпоночной поляризацией корпусов для предотвращения неправильного подключения. Изготавливается во всеклиматическом исполнении для внутреннего монтажа методом пайки.

Основные характеристики

• Количество контактов: 19 (покрытие серебром).

• Условный размер корпуса: 18 мм.

• Рабочая токовая нагрузка на контакт: 2,1 А (максимум на контакт — 4 А, суммарно — 40 А).

• Максимальное напряжение: 250 В (амплитудное).

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +85°C, пониженное давление до 1,3·10^{-4} Па и вибрацию до 200 м/с² (1–5000 Гц). Герметичность вилки обеспечивает скорость утечки воздуха не более 0,01 л/ч при перепаде давления 98 кПа; ресурс — 250 сочленений-расчленений и наработка 15 000 часов, срок сохраняемости — 15 лет.

Расшифровка обозначения

• ОНЦ-БС: тип — низкочастотный цилиндрический соединитель.

• 1: покрытие контактов серебром.

• 19/18: 19 контактов, корпус 18 мм.

• В1: вилка приборная без кожуха.

• 3: многопозиционная поляризация.

• В: всеклиматическое исполнение. ​
