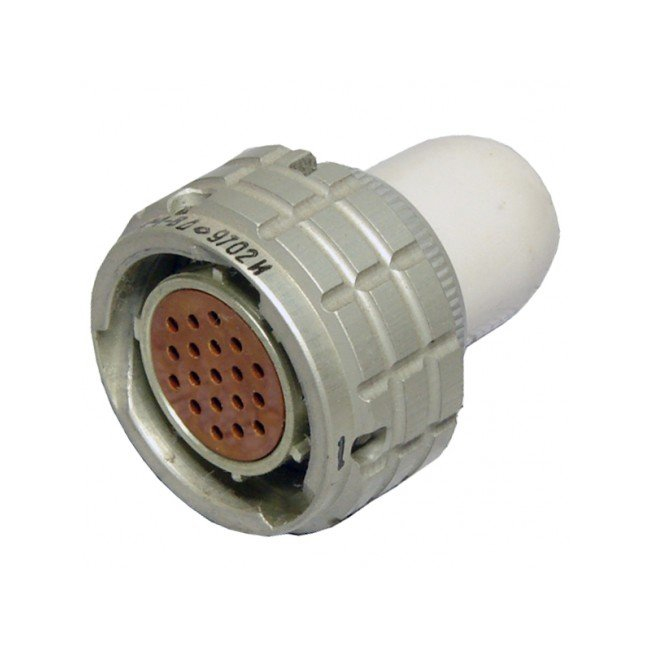

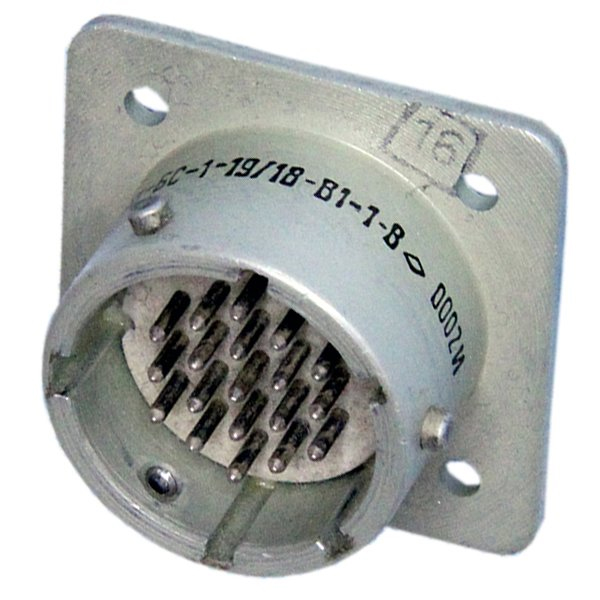

Соединитель ОНЦ-БС-1-19/18-В1-1-В относится к серии субминиатюрных цилиндрических разъемов, предназначенных для использования в электрических цепях постоянного, переменного и импульсного тока. Данные разъемы имеют следующие характеристики:

Технические характеристики

• Количество контактов : 19.

• Условный размер корпуса : 18 мм.

• Рабочая токовая нагрузка на каждый контакт : 2,1 А.

• Максимальная токовая нагрузка : на одиночный контакт — 4 А, суммарная на соединитель — 40 А.

• Покрытие контактов : серебро.

• Максимальное рабочее напряжение (амплитудное значение) : 250 В.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции в нормальных климатических условиях : не менее 5000 МОм.

• Скорость утечки воздуха для герметичных вилок при перепаде давления 98060 Па (1 кгс/см?) : не более 0,01 л/ч.

• Количество сочленений-расчленений : 250.

• Минимальная наработка изделия : 15 000 ч.

• Срок сохраняемости : 15 лет.

• Вид сочленения : байонетный.

• Способ монтажа : объемный, пайкой.

• Температура окружающего воздуха : от -60° С до +85° С.

Применение и особенности

• Эти разъемы имеют многошпоночную поляризацию корпусов, что защищает от несанкционированного сочленения.

• Изготавливаются для внутреннего монтажа в всеклиматическом исполнении.

• Соединители устойчивы к механическим и климатическим факторам, таким как вибрация и удары.
