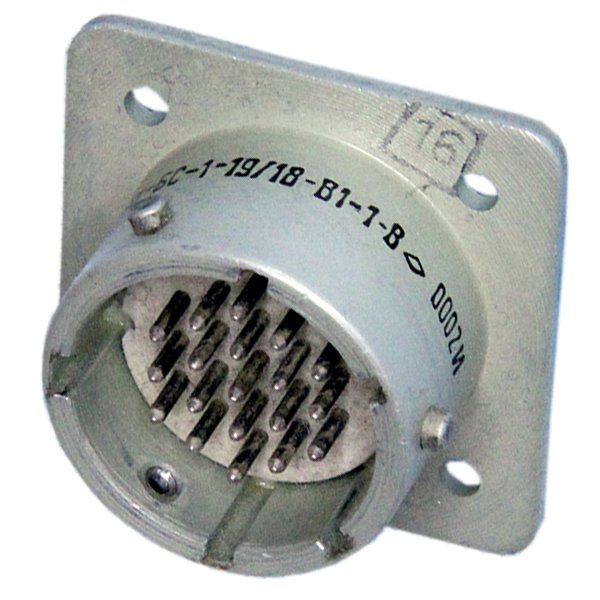

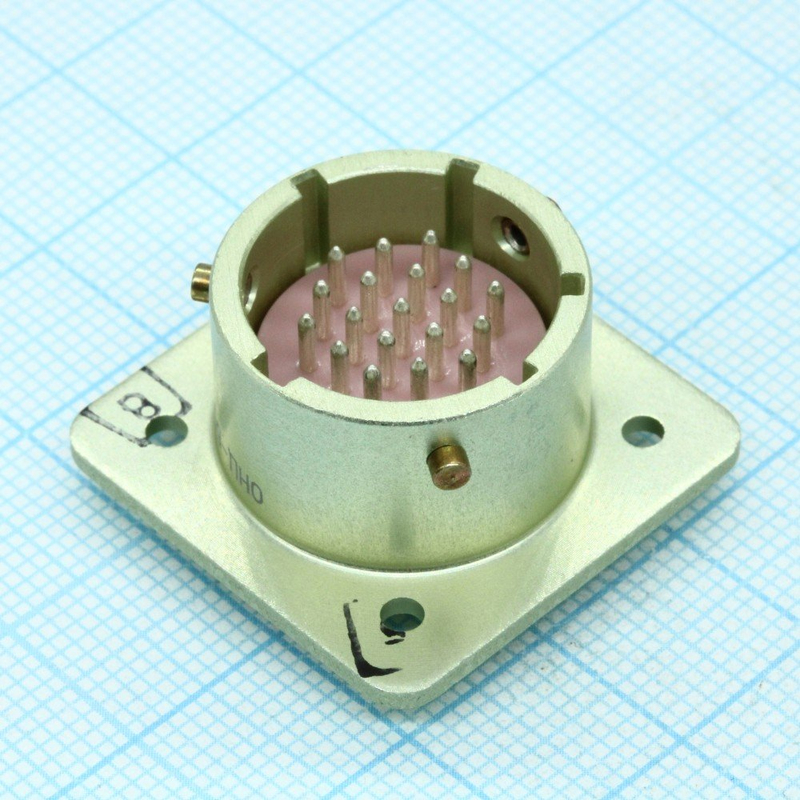

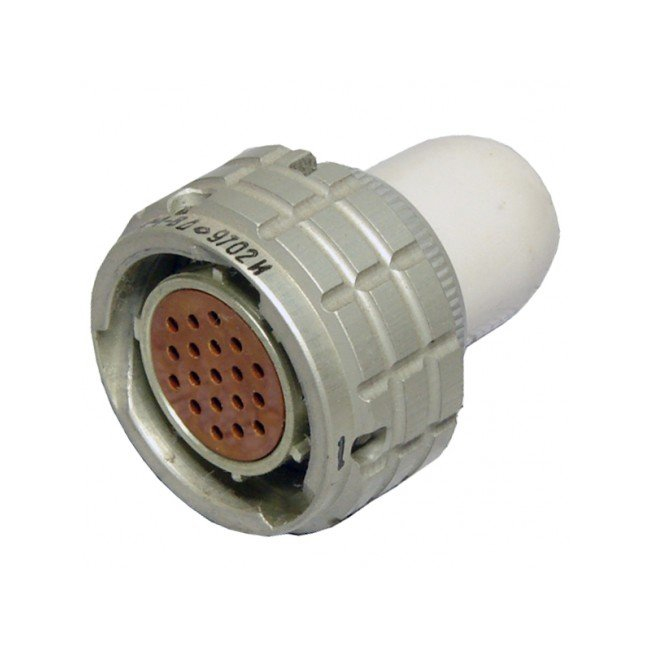

Соединитель ОНЦ-БС-1-19/18-В1-1-В относится к серии низкочастотных цилиндрических соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Эти соединители представляют собой приборные герметичные вилки, которые сочленяются с кабельными розетка ми ОНЦ-БС-1(2) посредством байонетного соединения. Крепление вилок на изделиях осуществляется фланцевой гайкой.

Технические характеристики :

• Максимальное рабочее напряжение : до 250 В (амплитудное значение).

• Максимальная токовая нагрузка : зависит от количества контактов и их конфигурации, указана в соответствующих таблицах.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 1000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : до 250.

• Минимальная наработка : 15 000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации :

• Температурный диапазон : от -60°C до +85°C.

• Механическая стойкость : выдерживает синусоидальную вибрацию с ускорением до 200 м/с? и механические удары с ускорением до 10 000 м/с?.

Конструктивные особенности :

• Покрытие контактов : серебро для ОНц-БС-1.

• Количество контактов и диаметр корпуса : варьируются в зависимости от модификации, например, 19/18 указывает на условный диаметр корпуса и количество контактов.

Соединители ОНЦ-БС-1-19/18-В1-1-В изготавливаются в всеклиматическом исполнении, что позволяет использовать их в различных условиях эксплуатации.
