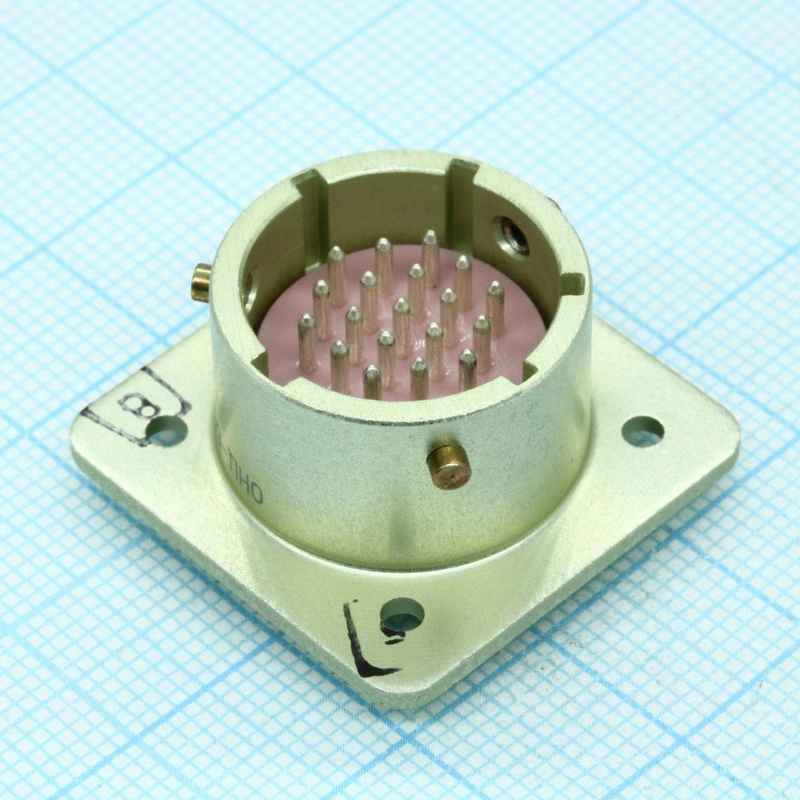

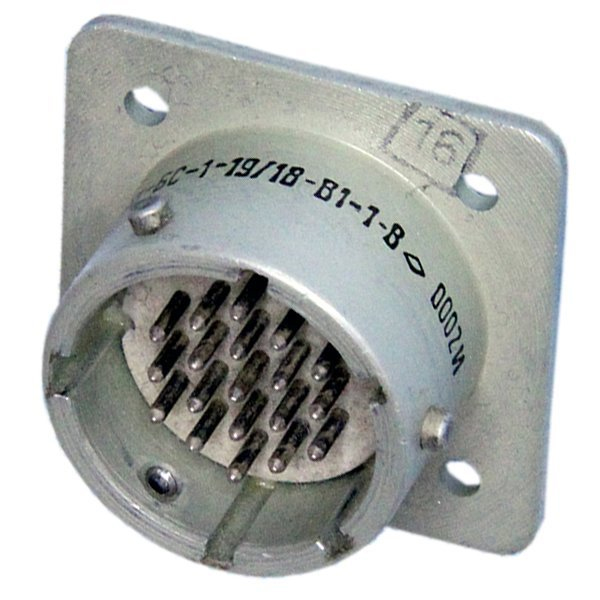

ОНЦ‑БС‑1‑19/18‑В1‑1‑В — это цилиндрический низкочастотный соединительный разъем (вилка) из серии ОНЦ‑БС, рассчитанный на использование в электронной аппаратуре и промышленных устройствах.

Разъем относится к низкочастотным быстроразъемным соединителям, предназначенным для работы в цепях постоянного, переменного (до примерно 3 МГц) и импульсного токов. Он применяется для подключения кабелей и коммуникаций в электро‑ и радиоаппаратуре, в том числе в устройствах связи и измерительной технике.

• Количество контактов: 19 штыревых круглых контактов диаметром около 1 мм.

• Максимальный рабочий ток на контакт: до 2,1 А; допустимый ток при пиковой нагрузке на контакт — до 4 А.

• Сопротивление контакта не более 5 мОм, сопротивление изоляции порядка 1000 МОм.

• Максимальное рабочее напряжение обычно до 250 В постоянного или переменного тока.

• Тип корпуса: приборный, обозначение «Б», выполнен из алюминиевого сплава с анодированным покрытием и светло‑серым цветом.

• Метод сочленения с розеткой — байонетное (быстроразъемное фиксирование поворотом).

• Габариты: диаметр корпуса около 31 мм, высота порядка 23,4 мм, установка на панель через отверстие диаметром около 24 мм.

• Климатическое исполнение «В» — всеклиматическое; разъем работает в широком диапазоне температур от примерно −60 до +85 °C.

• Предназначен для внутреннего монтажа и выдерживает повышенную влажность, а также вибрацию и ударные нагрузки (в пределах норм, установленных техническими условиями АШДК.434410.088ТУ).
